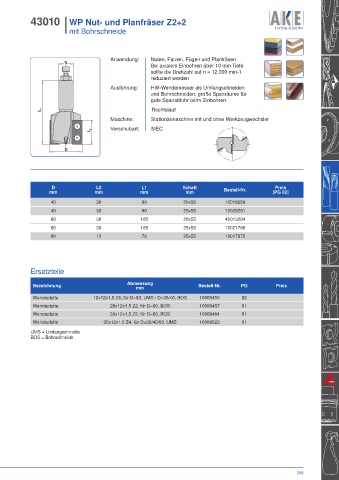

43010 I WP Nut- und Planfräser Z2+2
I mit Bohrschneide

Anwendung: Nuten, Falzen, Fügen und Planfräsen
S
Bei axialem Einbohren über 10 mm Tiefe
sollte die Drehzahl auf n = 12.000 min-1
reduziert werden
Ausführung: HW-Wendemesser als Umfangschneiden
und Bohrschneiden, große Spanräume für
gute Spanabfuhr beim Einbohren

L 1 Rechtslauf
Maschine: Stationärmaschine mit und ohne Werkzeugwechsler
Vorschubart: MEC
L 2

D

D L2 L1 Schaft Preis
mm mm mm mm Bestell-Nr. [PG 02]

40 30 90 20x55 10018589
40 30 90 25x55 10028291
60 30 105 20x55 40013294
60 30 105 25x55 10021796
80 12 78 25x55 10017875

Ersatzteile

Bezeichnung Abmessung Bestell-Nr. PG Preis
mm
Wendeplatte 12x12x1,5 Z4, für D=80, UMS / D=35/40, BOS 10009450 02
Wendeplatte 20x12x1,5 Z2, für D=60, BOS 10009457 01
Wendeplatte 30x12x1,5 Z2, für D=80, BOS 10009464 01
Wendeplatte 30x12x1,5 Z4, für D=35/40/60, UMS 10009523 01
UMS = Umfangschneide
BOS = Bohrschneide

259
