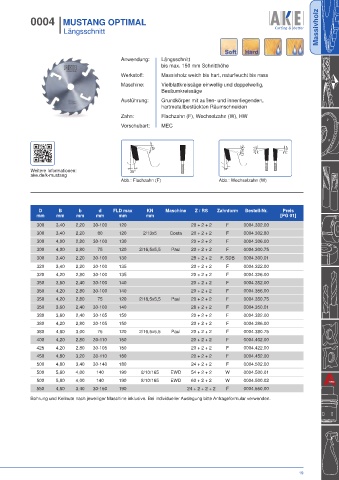

Page 23 - Katalog_2025+

Massivholz
0004 I MUSTANG OPTIMAL
I Längsschnitt

Anwendung: Längsschnitt
bis max. 150 mm Schnitthöhe
Werkstoff: Massivholz weich bis hart, naturfeucht bis nass
Maschine: Vielblattkreissäge einwellig und doppelwellig,
Besäumkreissäge
Ausführung: Grundkörper mit außen- und innenliegenden,
hartmetallbestückten Räumschneiden
Zahn: Flachzahn (F), Wechselzahn (W), HW
Vorschubart: MEC

12° 12°/15° 7°/10° 7°/10°

Weitere Informationen: 25° 18°
ake.de/k-mustang
Abb.: Flachzahn (F) Abb.: Wechselzahn (W)

D B b d FLD max KN Maschine Z / RS Zahnform Bestell-Nr. Preis
mm mm mm mm mm mm [PG 01]
300 3,40 2,20 30-100 120 20 + 2 + 2 F 0004.302.00
300 3,40 2,20 80 120 2/13x5 Costa 20 + 2 + 2 F 0004.302.80
300 4,00 2,80 30-100 130 20 + 2 + 2 F 0004.306.00
300 4,00 2,80 75 120 2/16,5x5,5 Paul 20 + 2 + 2 F 0004.300.75
300 3,40 2,20 30-100 130 28 + 2 + 2 F, SDB 0004.300.01
320 3,40 2,20 30-100 135 20 + 2 + 2 F 0004.322.00
320 4,20 2,80 30-100 135 20 + 2 + 2 F 0004.326.00
350 3,60 2,40 30-100 140 20 + 2 + 2 F 0004.352.00
350 4,20 2,80 30-100 140 20 + 2 + 2 F 0004.356.00
350 4,20 2,80 75 120 2/16,5x5,5 Paul 20 + 2 + 2 F 0004.350.75
350 3,60 2,40 30-100 140 28 + 2 + 2 F 0004.350.01
380 3,60 2,40 30-105 150 20 + 2 + 2 F 0004.382.00
380 4,20 2,80 30-105 150 20 + 2 + 2 F 0004.386.00
380 4,60 3,00 75 120 2/16,5x5,5 Paul 20 + 2 + 2 F 0004.380.75
400 4,20 2,80 30-110 160 20 + 2 + 2 F 0004.402.00
425 4,20 2,80 30-105 150 20 + 2 + 2 F 0004.422.00
450 4,60 3,20 30-110 160 20 + 2 + 2 F 0004.452.00
500 4,80 3,40 30-140 180 24 + 2 + 2 F 0004.502.00
500 5,60 4,00 140 190 8/10/165 EWD 54 + 2 + 2 W 0004.500.01
500 5,80 4,00 140 190 8/10/165 EWD 60 + 2 + 2 W 0004.500.02
550 4,80 3,40 30-150 190 24 + 2 + 2 + 2 F 0004.550.00

Bohrung und Keilnute nach jeweiliger Maschine inklusive. Bei individueller Auslegung bitte Anfrageformular verwenden.
