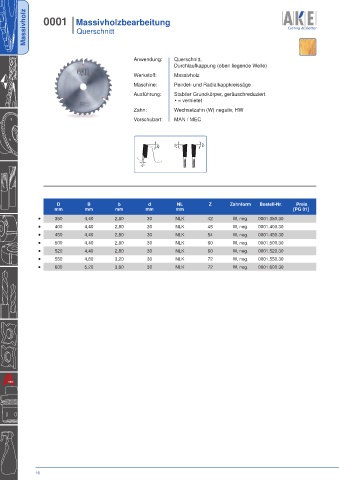

Massivholz 0001 I Massivholzbearbeitung

I Querschnitt

Anwendung: Querschnitt,
Durchlaufkappung (oben liegende Welle)
Werkstoff: Massivholz
Maschine: Pendel- und Radialkappkreissäge
Ausführung: Stabiler Grundkörper, geräuschreduziert
• = vernietet
Zahn: Wechselzahn (W) negativ, HW
Vorschubart: MAN / MEC

25° 15° 15°

-5°

D B b d NL Z Zahnform Bestell-Nr. Preis
mm mm mm mm mm [PG 01]
• 350 4,40 2,80 30 NLK 42 W, neg. 0001.350.30
• 400 4,40 2,80 30 NLK 48 W, neg. 0001.400.30
• 450 4,40 2,80 30 NLK 54 W, neg. 0001.450.30
• 500 4,40 2,80 30 NLK 60 W, neg. 0001.500.30
• 520 4,40 2,80 30 NLK 60 W, neg. 0001.520.30
• 550 4,80 3,20 30 NLK 72 W, neg. 0001.550.30
• 600 5,20 3,60 30 NLK 72 W, neg. 0001.600.30
