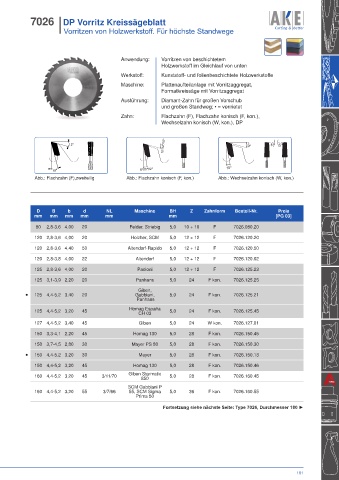

7026 I DP Vorritz Kreissägeblatt
I Vorritzen von Holzwerkstoff. Für höchste Standwege

Anwendung: Vorritzen von beschichtetem
Holzwerkstoff im Gleichlauf von unten
Werkstoff: Kunststoff- und folienbeschichtete Holzwerkstoffe
Maschine: Plattenaufteilanlage mit Vorritzaggregat,
Formatkreissäge mit Vorritzaggregat
Ausführung: Diamant-Zahn für großen Vorschub
und großen Standweg; • = vernietet
Zahn: Flachzahn (F), Flachzahn konisch (F, kon.),
Wechselzahn konisch (W, kon.), DP

10°/12°/15° 12°
12° 5° 5°

10° 8°/10°/12° 10°
Abb.: Flachzahn (F),zweiteilig Abb.: Flachzahn konisch (F, kon.) Abb.: Wechselzahn konisch (W, kon.)

D B b d NL Maschine BH Z Zahnform Bestell-Nr. Preis
mm mm mm mm mm mm [PG 03]
80 2,8-3,6 4,00 20 Felder, Striebig 5,0 10 + 10 F 7026.080.20
120 2,8-3,6 4,00 20 Holzher, SCM 5,0 12 + 12 F 7026.120.20

120 2,8-3,6 4,40 50 Altendorf-Rapido 5,0 12 + 12 F 7026.120.50
120 2,8-3,8 4,00 22 Altendorf 5,0 12 + 12 F 7026.120.02
125 2,8-3,6 4,00 20 Paoloni 5,0 12 + 12 F 7026.125.23

125 3,1-3,9 2,20 20 Panhans 5,0 24 F kon. 7026.125.25
Giben,
• 125 4,4-5,2 3,40 20 Gabbiani, 5,0 24 F kon. 7026.125.21
Panhans

125 4,4-5,2 3,20 45 Homag España 5,0 24 F kon. 7026.125.45
CH 03
127 4,4-5,2 3,40 45 Giben 5,0 24 W kon. 7026.127.01
150 3,3-4,1 2,20 45 Homag 130 5,0 28 F kon. 7026.150.45

150 3,7-4,5 2,80 30 Mayer PS 80 5,0 28 F kon. 7026.150.30
• 150 4,4-5,2 3,20 30 Mayer 5,0 28 F kon. 7026.150.13
150 4,4-5,2 3,20 45 Homag 130 5,0 28 F kon. 7026.150.46

160 4,4-5,2 3,20 45 3/11/70 Giben Starmatic 5,0 28 F kon. 7026.160.45
850
SCM Gabbiani P
160 4,4-5,2 3,20 55 3/7/66 55, SCM Sigma 5,0 36 F kon. 7026.160.55
Prima 50

Fortsetzung siehe nächste Seite: Type 7026, Durchmesser 180 ►

161
