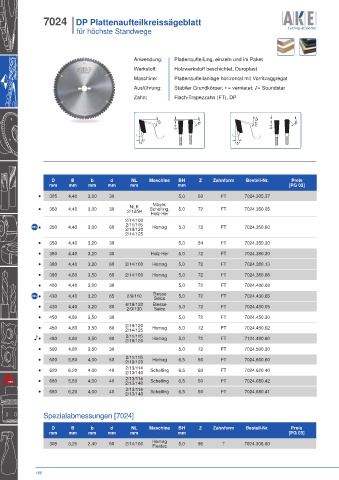

7024 I DP Plattenaufteilkreissägeblatt
I für höchste Standwege

Anwendung: Plattenaufteilung, einzeln und im Paket
Werkstoff: Holzwerkstoff beschichtet, Duroplast
Maschine: Plattenaufteilanlage horizontal mit Vorritzaggregat
Ausführung: Stabiler Grundkörper; • = vernietet; ♪= Soundstar
Zahn: Flach-Trapezzahn (FT), DP

10° 45° 10°/12° 45°
0,4 0,4

12° 15°

D B b d NL Maschine BH Z Zahnform Bestell-Nr. Preis
mm mm mm mm mm mm [PG 03]
• 305 4,40 3,00 30 5,0 60 FT 7024.305.37
Mayer,
NLK
• 350 4,40 3,00 30 2/13/94 Schelling, 5,0 72 FT 7024.350.05
Holz-Her
2/14/100
2/11/115
NEU • 350 4,40 3,00 60 2/19/120 Homag 5,0 72 FT 7024.350.60
2/14/125
• 350 4,40 3,20 30 5,0 84 FT 7024.350.30
• 380 4,40 3,20 30 Holz-Her 5,0 72 FT 7024.380.30

• 380 4,40 3,20 60 2/14/100 Homag 5,0 72 FT 7024.380.13
• 380 4,80 3,50 60 2/14/100 Homag 5,0 72 FT 7024.380.66
• 400 4,40 3,20 30 5,0 72 FT 7024.400.08

NEU • 430 4,40 3,20 65 2/9/110 Biesse 5,0 72 FT 7024.430.65
Selco
• 430 4,40 3,20 80 4/19/120 Biesse 5,0 72 FT 7024.430.05
2/9/130
Selco
• 450 4,80 3,50 30 5,0 72 FT 7024.450.30
• 450 4,80 3,50 60 2/19/120 Homag 5,0 72 FT 7024.450.62
2/14/125
2/11/115
♪ • 480 4,80 3,50 60 2/19/120 Homag 5,0 72 FT 7124.480.60
• 500 4,80 3,50 30 5,0 72 FT 7024.500.30

• 600 5,80 4,00 60 2/19/120 Homag 6,5 60 FT 7024.600.60
2/11/115
2/13/114
• 620 6,20 4,00 40 2/13/140 Schelling 6,5 60 FT 7024.620.40
2/13/114
• 680 5,80 4,00 40 2/13/140 Schelling 6,5 60 FT 7024.680.42
• 680 6,20 4,00 40 2/13/140 Schelling 6,5 60 FT 7024.680.41
2/13/114

Spezialabmessungen [7024]

D B b d NL Maschine BH Z Zahnform Bestell-Nr. Preis
mm mm mm mm mm mm [PG 03]

308 3,20 2,40 60 2/14/100 Homag 5,0 96 T 7024.308.60
Flextec

160
