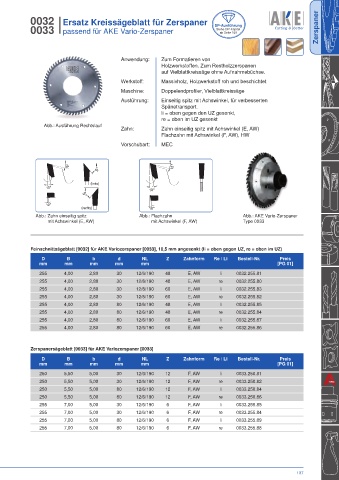

Page 111 - Katalog_2025+

0032 I Ersatz Kreissägeblatt für Zerspaner DP-Ausführung
0033 I passend für AKE Vario-Zerspaner Siehe DP-Kapitel Zerspaner
ab Seite 169

Anwendung: Zum Formatieren von
Holzwerkstoffen. Zum Restholzzerspanen
auf Vielblattkreissäge ohne Aufnahmebüchse.
Werkstoff: Massivholz, Holzwerkstoff roh und beschichtet
Maschine: Doppelendprofiler, Vielblattkreissäge
Ausführung: Einseitig spitz mit Achswinkel, für verbesserten
Spänetransport.
li = oben gegen den UZ gesenkt,
re = oben im UZ gesenkt
Abb.: Ausführung Rechtslauf
Zahn: Zahn einseitig spitz mit Achswinkel (E, AW)
Flachzahn mit Achswinkel (F, AW), HW
Vorschubart: MEC

15° 15°
5°

(links)
10°
10°
5°
10°
(rechts) 10°
Abb.: Zahn einseitig spitz Abb.: Flachzahn Abb.: AKE Vario-Zerspaner

mit Achswinkel (E, AW) mit Achswinkel (F, AW) Type 0033

Feinschnittsägeblatt [0032] für AKE Variozerspaner [0033], 10,5 mm angesenkt (li = oben gegen UZ, re = oben im UZ)
D B b d NL Z Zahnform Re / Li Bestell-Nr. Preis
mm mm mm mm mm [PG 01]
255 4,00 2,80 30 12/6/190 48 E, AW li 0032.255.81
255 4,00 2,80 30 12/6/190 48 E, AW re 0032.255.80
255 4,00 2,80 30 12/6/190 60 E, AW li 0032.255.83
255 4,00 2,80 30 12/6/190 60 E, AW re 0032.255.82
255 4,00 2,80 80 12/6/190 48 E, AW li 0032.255.85
255 4,00 2,80 80 12/6/190 48 E, AW re 0032.255.84
255 4,00 2,80 80 12/6/190 60 E, AW li 0032.255.87
255 4,00 2,80 80 12/6/190 60 E, AW re 0032.255.86

Zerspanersägeblatt [0033] für AKE Variozerspaner [0033]
D B b d NL Z Zahnform Re / Li Bestell-Nr. Preis
mm mm mm mm mm [PG 01]
250 5,50 5,00 30 12/6/190 12 F, AW li 0033.250.81
250 5,50 5,00 30 12/6/190 12 F, AW re 0033.250.82
250 5,50 5,00 80 12/6/190 12 F, AW li 0033.250.84
250 5,50 5,00 80 12/6/190 12 F, AW re 0033.250.86
255 7,00 5,00 30 12/6/190 6 F, AW li 0033.255.85
255 7,00 5,00 30 12/6/190 6 F, AW re 0033.255.84
255 7,00 5,00 80 12/6/190 6 F, AW li 0033.255.89
255 7,00 5,00 80 12/6/190 6 F, AW re 0033.255.88

107
