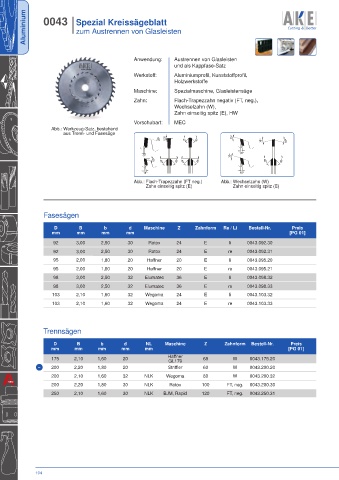

Page 108 - Katalog_2025+

Aluminium 0043 I Spezial Kreissägeblatt

I zum Austrennen von Glasleisten

Anwendung: Austrennen von Glasleisten
und als Kappfase-Satz
Werkstoff: Aluminiumprofil, Kunststoffprofil,
Holzwerkstoffe
Maschine: Spezialmaschine, Glasleistensäge
Zahn: Flach-Trapezzahn negativ (FT, neg.),
Wechselzahn (W),
Zahn einseitig spitz (E), HW
Vorschubart: MEC
Abb.: Werkzeug-Satz, bestehend
aus Trenn- und Fasesäge
20° 0,25 45° 45° 15° 15° 15°

10°
-3° 15°
15° 45° 45° 45° 45° 45° 45°

10° 10°
Abb.: Flach-Trapezzahn (FT neg.) Abb.: Wechselzahn (W)
Zahn einseitig spitz (E) Zahn einseitig spitz (E)

Fasesägen

D B b d Maschine Z Zahnform Re / Li Bestell-Nr. Preis
mm mm mm mm [PG 01]
92 3,00 2,50 30 Rotox 24 E li 0043.092.30
92 3,00 2,50 30 Rotox 24 E re 0043.092.31
95 2,00 1,80 20 Haffner 20 E li 0043.095.20
95 2,00 1,80 20 Haffner 20 E re 0043.095.21
98 3,00 2,50 32 Elumatec 36 E li 0043.098.32
98 3,00 2,50 32 Elumatec 36 E re 0043.098.33
103 2,10 1,60 32 Wegoma 24 E li 0043.103.32
103 2,10 1,60 32 Wegoma 24 E re 0043.103.33

Trennsägen

D B b d NL Maschine Z Zahnform Bestell-Nr. Preis
mm mm mm mm mm [PG 01]
175 2,10 1,60 20 Haffner 68 W 0043.175.20
GL179
– 200 2,20 1,80 20 Striffler 60 W 0043.200.20
200 2,10 1,60 32 NLK Wegoma 80 W 0043.200.32
200 2,20 1,80 30 NLK Rotox 100 FT, neg. 0043.200.30
250 2,10 1,60 30 NLK BJM, Rapid 120 FT, neg. 0043.250.31
