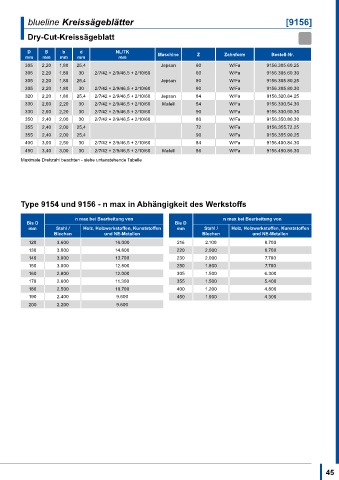

Page 45 - blueline Katalog 2022+
P. 45
blueline Kreissägeblätter [9156]
Dry-Cut-Kreissägeblatt
D B b d NL/TK
mm mm mm mm mm Maschine Z Zahnform Bestell-Nr.
305 2,20 1,80 25,4 Jepson 60 W/Fa 9156.305.60.25
305 2,20 1,80 30 2/7/42 + 2/9/46,5 + 2/10/60 60 W/Fa 9156.305.60.30
305 2,20 1,80 25,4 Jepson 80 W/Fa 9156.305.80.25
305 2,20 1,80 30 2/7/42 + 2/9/46,5 + 2/10/60 80 W/Fa 9156.305.80.30
320 2,20 1,80 25,4 2/7/42 + 2/9/46,5 + 2/10/60 Jepson 84 W/Fa 9156.320.84.25
330 2,60 2,20 30 2/7/42 + 2/9/46,5 + 2/10/60 Mafell 54 W/Fa 9156.330.54.30
330 2,60 2,20 30 2/7/42 + 2/9/46,5 + 2/10/60 90 W/Fa 9156.330.90.30
350 2,40 2,00 30 2/7/42 + 2/9/46,5 + 2/10/60 80 W/Fa 9156.350.80.30
355 2,40 2,00 25,4 72 W/Fa 9156.355.72.25
355 2,40 2,00 25,4 90 W/Fa 9156.355.90.25
400 3,00 2,50 30 2/7/42 + 2/9/46,5 + 2/10/60 84 W/Fa 9156.400.84.30
450 3,40 3,00 30 2/7/42 + 2/9/46,5 + 2/10/60 Mafell 86 W/Fa 9156.450.86.30
Maximale Drehzahl beachten - siehe untenstehende Tabelle
Type 9154 und 9156 - n max in Abhängigkeit des Werkstoffs
n max bei Bearbeitung von n max bei Bearbeitung von
Bis D Bis D
mm Stahl / Holz, Holzwerkstoffen, Kunststoffen mm Stahl / Holz, Holzwerkstoffen, Kunststoffen
Blechen und NE-Metallen Blechen und NE-Metallen
120 3.600 16.000 216 2.100 8.700
130 3.000 14.800 220 2.000 8.700
140 3.000 13.700 230 2.000 7.700
150 3.000 12.800 250 1.800 7.700
160 2.800 12.000 305 1.500 6.300
170 2.600 11.300 355 1.500 5.400
180 2.500 10.700 400 1.200 4.800
190 2.400 9.600 450 1.000 4.300
200 2.200 9.600
45
