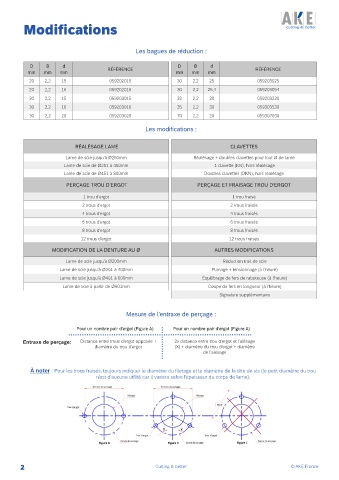

Modifications

Les bagues de réduction :

D B d D B d
mm mm mm RÉFÉRENCE mm mm mm RÉFÉRENCE
20 2,2 15 059202015 30 2,2 25 059203025
20 2,2 16 059202016 30 2,2 25,4 059203054
30 2,2 15 059203015 32 2,2 30 059203230
30 2,2 16 059203016 35 2,2 30 059303530
30 2,2 20 059203020 70 2,2 20 059307030

Les modifications :

RÉALÉSAGE LAME CLAVETTES
Lame de scie jusqu‘à Ø250mm Réalésage + doubles clavettes pour tout Ø de lame
Lame de scie de Ø251 à 450mm 1 clavette (KN), hors réalésage
Lame de scie de Ø451 à 800mm Doubles clavettes (DKN), hors réalésage
PERÇAGE TROU D’ERGOT PERÇAGE ET FRAISAGE TROU D’ERGOT

1 trou d’ergot 1 trou fraisé
2 trous d’ergot 2 trous fraisés
4 trous d’ergot 4 trous fraisés
6 trous d’ergot 6 trous fraisés
8 trous d’ergot 8 trous fraisés
12 trous d’ergot 12 trous fraisés
MODIFICATION DE LA DENTURE AU Ø AUTRES MODIFICATIONS

Lame de scie jusqu‘à Ø200mm Réduction trait de scie
Lame de scie jusqu’à Ø201 à 400mm Planage + tensionnage (à l’heure)
Lame de scie jusqu’à Ø401 à 600mm Équilibrage de fers de raboteuse (à l’heure)
Lame de scie à partir de Ø601mm Coupe de fers en longueur (à l’heure)
Signature supplémentaire

Mesure de l’entraxe de perçage :

Pour un nombre pair d’ergot (Figure A) Pour un nombre pair d’ergot (Figure A)
Entraxe de perçage: Distance entre trous d’ergot opposés + 2x distance entre trou d’ergot et l’alésage
diamètre du trou d’ergot (X) + diamètre du trou d’ergot + diamètre
de l’alésage

À noter : Pour les trous fraisés, toujours indiquer le diamètre du filetage et le diamètre de la tête de vis (le petit diamètre du trou
n’est d’aucune utilité car il variera selon l’épaisseur du corps de lame).
