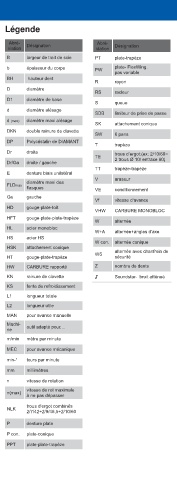

Légende

Abré- Désignation Abré-
viation viation Désignation
B largeur de trait de scie PT plate-trapèze
b épaisseur du corps PW plate- FlexWing.
pas variable
BH hauteur dent
R rayon
D diamètre
RS racleur
D1 diamètre de base
S queue
d diamètre alésage
SDB limiteur de prise de passe
d (max) diamètre maxi alésage
SK attachement conique
DKN double rainure de clavette
SW 6 pans
DP Polycristalin de DIAMANT
T trapèze
Dr droite trous d‘ergot:(ex: 2/10/60=
TE 2 trous Ø 10/ entraxe 60)
Dr/Ga droite / gauche
TT trapèze-trapèze
E denture biais unilatéral
V araseur
diamètre maxi des
FLDmax
fl asques VE conditionnement
Ga gauche
Vf vitesse d‘avance
HD gouge-plate-toît
VHW CARBURE MONOBLOC
HFT gouge-plate-plate-trapèze
W alternée
HL acier monobloc
W+A alternée+angles d‘axe
HS acier HS
W con. alternée conique
HSK attachement conique
WS alternée avec chanfrein de
HT gouge-plate-trapèze sécurité
HW CARBURE rapporté Z nombre de dents
KN rainure de clavette ♪ Soundstar- bruit atténué
KS fente de refroidissement
L1 longueur totale
L2 longueur utile

MAN pour avance manuelle
Machi- outil adapté pour....
ne
m/min mètre par minute
MEC pour avance mécanique
min- 1 tours par minute

mm millimètres
n vitesse de rotation
vitesse de rot maximale
n(max)
à ne pas dépasser
trous d‘ergot combinés
NLK
2/7/42+2/9/46,5+2/10/60
P denture plate

P con. plate-conique
PPT plate-plate-trapèze
