P.O. ébauche 20327
FOURCUT 20330
L ames de scie

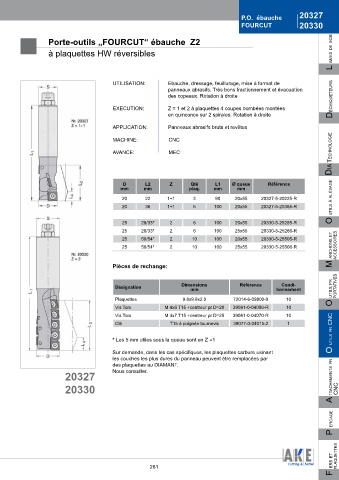

Porte-outils „FOURCUT“ ébauche Z2
à plaquettes HW réversibles

UTILISATION: Ebauche, dressage, feuillurage, mise à format de
panneaux abrasifs. Très bons fractionnement et évacuation
des copeaux. Rotation à droite déchiqueteurs

EXECUTION: Z = 1 et 2 à plaquettes 4 coupes bombées montées
en quinconce sur 2 spirales. Rotation à droite

APPLICATION: Panneaux abrasifs bruts et revêtus
dia technoLogie
MACHINE: CNC

AVANCE: MEC

D L2 Z Qté L1 Ø queue Référence
mm mm plaq. mm mm
20 22 1+1 3 90 20x55 20327-5-20225-R o utiLs à aLésage
20 36 1+1 5 100 20x55 20327-5-20365-R

25 28/33* 2 6 100 20x55 20330-5-25285-R
25 28/33* 2 6 100 25x55 20330-5-25286-R
m anchons et accessoires
25 50/54* 2 10 100 20x55 20330-5-25505-R
25 50/54* 2 10 100 25x55 20330-5-25506-R

Pièces de rechange:

Condi-
Désignation Dimensions Référence tionnement portatives
mm
Plaquettes 9.8x9.8x2.0 72014-6-09800-0 10 o utiLs pr
Vis Torx M 4x6 T15 +centreur pr D=20 39081-0-04006-R 10
Vis Torx M 4x7 T15 +centreur pr D=25 39081-0-04070-R 10
o utiLs pr cnc
Clé T15 à poignée tournevis 39077-0-04015-2 1

* Les 5 mm utiles sous la queue sont en Z =1

Sur demande, dans les cas spécifiques, les plaquettes carbure usinant
les couches les plus dures du panneau peuvent être remplacées par
des plaquettes au DIAMANT.
20327 Nous consulter. a ttachements pr
