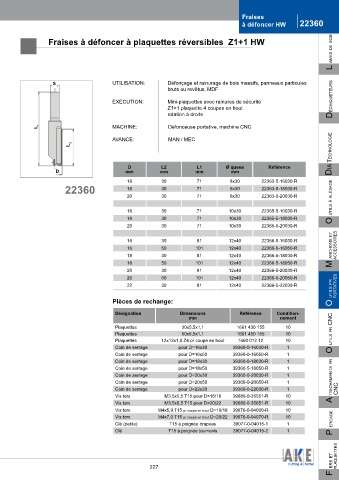

Fraises
à défoncer HW 22360

L ames de scie
Fraises à défoncer à plaquettes réversibles Z1+1 HW

S UTILISATION: Défonçage et rainurage de bois massifs, panneaux particules
bruts ou revêtus, MDF

EXECUTION: Mini-plaquettes avec rainures de sécurité déchiqueteurs
Z1+1 plaquette 4 coupes en bout
rotation à droite

L 1 MACHINE: Défonceuse portative, machine CNC
dia technoLogie
AVANCE: MAN / MEC
L 2

D L2 L1 Ø queue Référence
D mm mm mm mm
16 30 71 8x30 22363-5-16030-R
22360 18 30 71 8x30 22363-5-18030-R
20 30 71 8x30 22363-5-20030-R o utiLs à aLésage

16 30 71 10x30 22365-5-16030-R
18 30 71 10x30 22365-5-18030-R
20 30 71 10x30 22365-5-20030-R

16 30 81 12x40 22366-5-16030-R
16 50 101 12x40 22366-5-16050-R m anchons et accessoires
18 30 81 12x40 22366-5-18030-R
18 50 101 12x40 22366-5-18050-R
20 30 81 12x40 22366-5-20030-R
20 50 101 12x40 22366-5-20050-R
o utiLs pr portatives
22 30 81 12x40 22366-5-22030-R

Pièces de rechange:

Désignation Dimensions Référence Condition-
mm nement
Plaquettes 30x5,5x1,1 1661 430 155 10
Plaquettes 50x5,5x1,1 1661 450 155 10 o utiLs pr cnc
Plaquettes 12x12x1,5 Z4 pr coupe en bout 1660 012 12 10
Coin de serrage pour D=16x30 39360-0-16030-R 1
Coin de serrage pour D=16x50 39360-0-16050-R 1
Coin de serrage pour D=18x30 39360-0-18030-R 1
Coin de serrage pour D=18x50 39360-5-18050-R 1
Coin de serrage pour D=20x30 39360-0-20030-R 1
Coin de serrage pour D=20x50 39360-0-20050-R 1 a ttachements pr
Coin de serrage pour D=22x30 39360-0-22030-R 1
Vis torx M3,5x5,5 T15 pour D=16/18 39080-0-35551-R 10 cnc
Vis torx M3,5x6,5 T15 pour D=20/22 39080-0-35651-R 10
Vis torx M4x5,9 T15 pr coupe en bout D=16/18 39076-0-04000-R 10
Vis torx M4x7,0 T15 pr coupe en bout D=20/22 39076-0-04070-R 10
Clé (petite) T15 à poignée drapeau 39077-0-04015-1 1 p ercage
Clé T15 à poignée tournevis 39077-0-04015-2 1

F ers et pLaquettes
