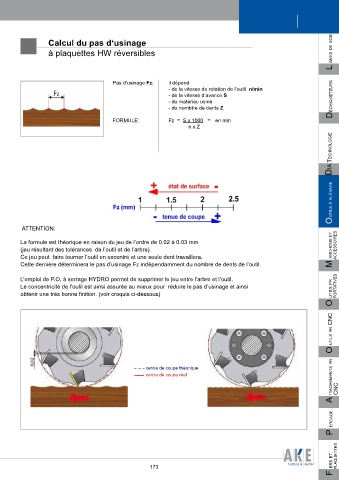

Calcul du pas d‘usinage

à plaquettes HW réversibles L ames de scie

Pas d’usinage Fz: il dépend
- de la vitesse de rotation de l’outil n/min
- de la vitesse d’avance S
- du matériau usiné déchiqueteurs
- du nombtre de dents Z

FORMULE: Fz = S x 1000 = en mm
n x Z
dia technOLOgie

OutiLs à aLésage

D B d Z Référence Référence
mm mm mm en Z = 4 en Z =6
125 30 40* 4 MPT01002 MPT01006
125 50 40* 4 MPT01004 MPT01008
ATTENTION:

160 30 40* 6 - MPT01010 La formule est théorique en raison du jeu de l’ordre de 0.02 à 0.03 mm
160 50 40* 6 - MPT01012
(jeu résultant des tolérances de l’outil et de l’arbre). m anchOns et accessOires
Ce jeu peut faire tourner l’outil en excentré et une seule dent travaillera.
180 30 40* 6 - MPT01014 Cette dernière déterminera le pas d’usinage Fz indépendamment du nombre de dents de l’outil.
180 30 40* 6 - MPT01016
L’emploi de P.O. à serrage HYDRO permet de supprimer le jeu entre l’arbre et l’outil.
Le concentricité de l’outil est ainsi assurée au mieux pour réduire le pas d’usinage et ainsi
obtenir une très bonne finition. (voir croquis ci-dessous) O utiLs pr pOrtatives

O utiLs pr cnc

a ttachements pr cnc
cercle de coupe théorique
cercle de coupe réel

p ercage

F ers et pLaquettes
