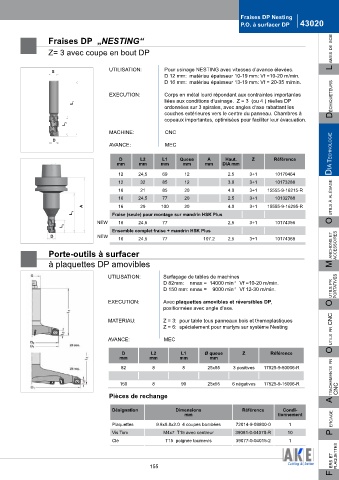

Page 155 - Catalogue-General-FR-13

Fraises DP Nesting
P.O. à surfacer DP 43020

Fraises DP „NESTING“
Z= 3 avec coupe en bout DP L ames de scie

S UTILISATION: Pour usinage NESTING avec vitesses d’avance élevées.
D 12 mm: matériau épaisseur 10-19 mm: Vf =10-20 m/min.
D 16 mm: matériau épaisseur 13-19 mm: Vf = 20-35 m/min.

EXECUTION: Corps en métal lourd répondant aux contraintes importantes
liées aux conditions d’usinage. Z = 3 (ou 4 ) réelles DP déchiqueteurs
L 1
ordonnées sur 3 spirales, avec angles d‘axe rabattant les
couches extérieures vers le centre du panneau. Chambres à
copeaux importantes, optimisées pour faciliter leur évacuation.
L 2
MACHINE: CNC
D
AVANCE: MEC

D L2 L1 Queue A Haut. Z Référence dia technoLogie
mm mm mm mm mm DIA mm

12 24,5 69 12 2.5 3+1 10170464
12 32 85 12 3.0 3+1 10173288
16 21 85 20 4.0 3+1 15555-9-16215-R
16 24,5 77 20 2.5 3+1 10132788
A 16 29 100 20 4.0 3+1 15555-9-16295-R o utiLs à aLésage
L 1 Fraise (seule) pour montage sur mandrin HSK Plus
NEW 16 24,5 77 2,5 3+1 10174356
L 2
Ensemble complet fraise + mandrin HSK Plus
D NEW 16 24,5 77 107.2 2,5 3+1 10174368

Porte-outils à surfacer m anchons et accessoires

à plaquettes DP amovibles

UTILISATION: Surfaçage de tables de machines
D 82mm: nmax = 14000 min -1 Vf =10-20 m/min.
D 150 mm: nmax = 9000 min -1 Vf 12-30 m/min. o utiLs pr portatives
EXECUTION: Avec plaquettes amovibles et réversibles DP,
positionnées avec angle d’axe.

MATERIAU: Z = 3: pour table tous panneaux bois et themoplastiques
Z = 6: spécialement pour martyrs sur système Nesting

AVANCE: MEC o utiLs pr cnc

D L2 L1 Ø queue Z Référence
mm mm mm mm
a ttachements pr
82 8 8 25x55 3 positives 17525-9-80006-R

150 8 90 25x55 6 négatives 17525-9-15006-R
Pièces de rechange cnc

Désignation Dimensions Référence Condi-
mm tionnement
Plaquettes 9.8x9.8x2.0 4 coupes bombées 72014-9-09800-0 1 p ercage
Vis Torx M4x7 T15 avec centreur 39081-0-04070-R 10
Clé T15 poignée tournevis 39077-0-04015-2 1

F ers et pLaquettes

155
