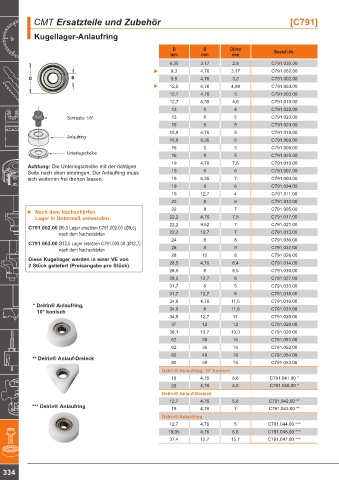

Page 338 - blueline-CMT Katalog 2022+_20250310

CMT Ersatzteile und Zubehör [C791]

Kugellager-Anlaufring

D B Dicke
mm mm mm Bestell-Nr.
6,35 3,17 2,8 C791.035.00
► 9,3 4,76 3,17 C791.062.00
9,5 4,76 3,2 C791.002.00
► 12,5 4,76 4,98 C791.063.00
12,7 4,76 5 C791.003.00
12,7 6,35 4,8 C791.010.00
13 5 4 C791.022.00
Schraube 1/8” 13 6 5 C791.023.00
1/8W screw
15 6 5 C791.024.00
15,8 4,76 5 C791.018.00
Anlaufring 15,8 6,35 5 C791.009.00
Bearing
16 5 5 C791.006.00
Unterlegscheibe 16 8 5 C791.025.00
Shield
19 4,76 7,5 C791.019.00
Achtung: Die Unterlegscheibe mit der richtigen
Seite nach oben anbringen. Der Anlaufring muss 19 6 6 C791.007.00
sich weiterhin frei drehen lassen. 19 6,35 7 C791.004.00
19 8 6 C791.034.00
19 12,7 4 C791.011.00
22 8 6 C791.012.00
► Nach dem Nachschärfen 22 8 7 C791.005.00
Lager in Untermaß verwenden. 22,2 4,76 7,5 C791.017.00
22,2 9,52 7 C791.021.00
C791.062.00 Ø9,3 Lager ersetzen C791.002.00 (Ø9,5)
nach dem Nachschärfen 22,2 12,7 7 C791.013.00
24 8 8 C791.036.00
C791.063.00 Ø12,5 Lager ersetzen C791.003.00 (Ø12,7)
nach dem Nachschärfen 28 8 9 C791.037.00
28 12 8 C791.026.00
Diese Kugellager werden in einer VE von
2 Stück geliefert (Preisangabe pro Stück). 28,5 4,76 8,4 C791.014.00
28,5 8 8,5 C791.030.00
28,5 12,7 8 C791.027.00
31,7 8 5 C791.033.00
31,7 12,7 8 C791.015.00
34,9 4,76 11,5 C791.016.00
* Delrin® Anlaufring,
10° konisch 34,9 8 11,6 C791.031.00
34,9 12,7 11 C791.029.00
37 12 12 C791.028.00
38,1 12,7 13,3 C791.020.00
62 30 16 C791.051.00
62 35 14 C791.052.00
80 40 18 C791.054.00
** Delrin® Anlauf-Dreieck
80 50 16 C791.053.00
Delrin® Anlaufring, 10° konisch
19 4,76 6,8 C791.041.00 *
22 4,76 6,8 C791.048.00 *
Delrin® Anlauf-Dreieck
12,7 4,76 5,8 C791.042.00 **
*** Delrin® Anlaufring 19 4,76 7 C791.043.00 **

Delrin® Anlaufring
12,7 4,76 5 C791.044.00 ***
19,05 4,76 6,8 C791.046.00 ***
37,4 12,7 15,7 C791.047.00 ***

334
