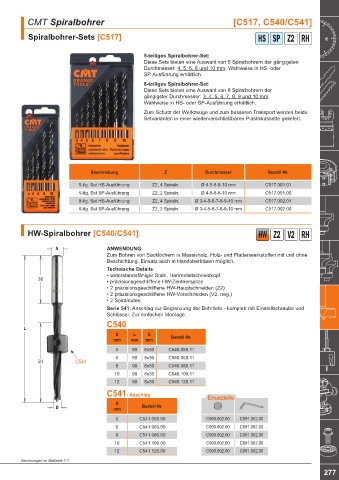

CMT Spiralbohrer [C517, C540/C541]

Spiralbohrer-Sets [C517] HS SP Z2 RH

5-teiliges Spiralbohrer-Set:
Diese Sets bieten eine Auswahl von 5 Spiralbohrern der gängigsten
Durchmesser: 4, 5, 6, 8 und 10 mm. Wahlweise in HS- oder
SP-Ausführung erhältlich.
8-teiliges Spiralbohrer-Set:
Diese Sets bieten eine Auswahl von 8 Spiralbohrern der
gängigster Durchmesser: 3, 4, 5, 6, 7, 8, 9 und 10 mm.
Wahlweise in HS- oder SP-Ausführung erhältlich.
Zum Schutz der Werkzeuge und zum besseren Transport werden beide
Setvarianten in einer wiederverschließbaren Plastikkassette geliefert.

Beschreibung Z Durchmesser Bestell-Nr.

5-tlg. Set HS-Ausführung Z2, 4 Spiraln. Ø 4-5-6-8-10 mm C517.001.01
5-tlg. Set SP-Ausführung Z2, 2 Spiraln. Ø 4-5-6-8-10 mm C517.001.00
8-tlg. Set HS-Ausführung Z2, 4 Spiraln. Ø 3-4-5-6-7-8-9-10 mm C517.002.01
8-tlg. Set SP-Ausführung Z2, 2 Spiraln. Ø 3-4-5-6-7-8-9-10 mm C517.002.00

HW-Spiralbohrer [C540/C541] HW Z2 V2 RH

ANWENDUNG:
Zum Bohren von Sacklöchern in Massivholz, Holz- und Plattenwerkstoffen mit und ohne
Beschichtung. Einsatz auch in Handoberfräsen möglich.
Technische Details:
• widerstandsfähiger Stahl, Hartmetallschneidkopf
30
• präzisionsgeschliffene HW-Zentrierspitze
• 2 präzisionsgeschliffene HW-Hauptschneiden (Z2)
• 2 präzisionsgeschliffene HW-Vorschneiden (V2, neg.)
• 2 Spiralnuten
Serie 541: Anschlag zur Begrenzung der Bohrtiefe - komplett mit Einstellschraube und
Schlüssel. Zur einfachen Montage.
C540

D L S Bestell-Nr.
mm mm mm
5 90 8x30 C540.050.11
6 90 8x30 C540.060.11
50 C541
8 90 8x30 C540.080.11
10 90 8x30 C540.100.11
12 90 8x30 C540.120.11

C541- Anschlag Ersatzteile
D
mm Bestell-Nr.
5 C541.050.00 C990.002.00 C991.062.00
6 C541.060.00 C990.002.00 C991.062.00
8 C541.080.00 C990.002.00 C991.062.00
10 C541.100.00 C990.002.00 C991.062.00
12 C541.120.00 C990.002.00 C991.062.00
Zeichnungen im Maßstab 1:1
