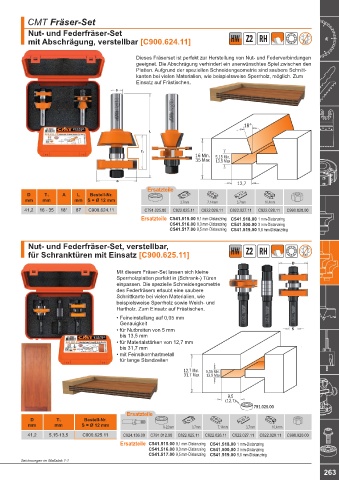

Page 267 - blueline-CMT Katalog 2022+_20250310

CMT Fräser-Set
Nut- und Federfräser-Set
mit Abschrägung, verstellbar [C900.624.11] HW Z2 RH

Dieses Fräserset ist perfekt zur Herstellung von Nut- und Federverbindungen
geeignet. Die Abschrägung verhindert ein unerwünschtes Spiel zwischen den
Platten. Aufgrund der speziellen Schneidengeometrie sind saubere Schnitt-
kanten bei vielen Materialien, wie beispielsweise Sperrholz, möglich. Zum
Einsatz auf Frästischen.

16 Min. 5,15 Min.
35 Max 13,5 Max

12,7
Ersatzteile
D T1 A L Bestell-Nr.
mm mm mm S = Ø 12 mm 3,7mm 7,14mm 3,7mm 10,4mm
41,2 16 - 35 18° 87 C900.624.11 C791.025.00 C822.025.11 C822.026.11 C822.027.11 C822.028.11 C990.020.00
Ersatzteile C541.515.00 0,1 mm-Distanzring C541.518.00 1 mm-Distanzring
C541.516.00 0,3 mm-Distanzring C541.500.00 3 mm-Distanzring
C541.517.00 0,5 mm-Distanzring C541.519.00 5,8 mm-Distanzring

Nut- und Federfräser-Set, verstellbar,
für Schranktüren mit Einsatz [C900.625.11] HW Z2 RH

Mit diesem Fräser-Set lassen sich kleine
Sperrholzplatten perfekt in (Schrank-) Türen
einpassen. Die spezielle Schneidengeometrie
des Federfräsers erlaubt eine saubere
Schnittkante bei vielen Materialien, wie
beispielsweise Sperrholz sowie Weich- und
Hartholz. Zum Einsatz auf Frästischen.
• Feineinstellung auf 0,05 mm
Genauigkeit
• für Nutbreiten von 5 mm
bis 13,5 mm
• für Materialstärken von 12,7 mm
bis 31,7 mm
• mit Feinstkornhartmetall
für lange Standzeiten

12,7 Min. 5,15 Min.
31,7 Max 13,5 Max

9,5
(12,7)
791.025.00
Ersatzteile
D T1 Bestell-Nr.
mm mm S = Ø 12 mm 8-22mm 3,7mm 7,14mm 3,7mm 10,4mm

41,2 5,15-13,5 C900.625.11 C924.136.00 C791.012.00 C822.025.11 C822.026.11 C822.027.11 C822.028.11 C990.020.00
Ersatzteile C541.515.00 0,1 mm-Distanzring C541.518.00 1 mm-Distanzring
C541.516.00 0,3 mm-Distanzring C541.500.00 3 mm-Distanzring
C541.517.00 0,5 mm-Distanzring C541.519.00 5,8 mm-Distanzring
Zeichnungen im Maßstab 1:1
