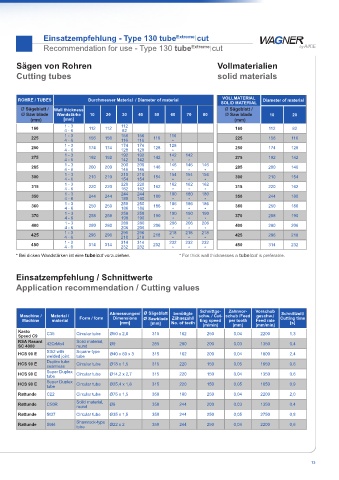

Einsatzempfehlung - Type 130 tube Extreme cut
Recommendation for use - Type 130 tube Extreme cut

Sägen von Rohren Vollmaterialien
Cutting tubes solid materials

ROHRE / TUBES Durchmesser Material / Diameter of material VOLLMATERIAL Diameter of material
SOLID MATERIAL
Ø Sägeblatt / Wall thickness Ø Sägeblatt /
Ø Saw blade Wandstärke 10 20 30 40 50 60 70 80 Ø Saw blade 10 20
(mm) [mm] (mm)
160 1 - 3 112 112 112 160 112 82
4 - 6
82
225 1 - 3 156 156 156 156 116 116 225 156 116
4 - 6
116
116
*
250 1 - 3 174 174 174 174 128 128 250 174 128
128
4 - 6
128
*
275 1 - 3 192 192 192 192 142 142 142 275 192 142
142
142
4 - 6
*
*
285 1 - 3 200 200 200 200 146 146 146 146 285 200 146
146
146
4 - 6
*
*
*
300 1 - 3 210 210 210 210 154 154 154 154 300 210 154
154
154
4 - 6
*
*
*
315 1 - 3 220 220 220 220 162 162 162 162 315 220 162
162
162
4 - 6
*
*
*
350 1 - 3 244 244 244 244 180 180 180 180 350 244 180
4 - 6
180
180
*
*
*
360 1 - 3 250 250 250 250 186 186 186 186 360 250 186
186
4 - 6
186
*
*
*
370 1 - 3 258 258 258 258 190 190 190 190 370 258 190
190
190
4 - 6
*
*
*
400 1 - 3 280 280 280 280 206 206 206 206 400 280 206
206
4 - 6
206
*
*
*
425 1 - 3 296 296 296 296 218 218 218 218 425 296 218
4 - 6
218
218
*
*
*
450 1 - 3 314 314 314 314 232 232 232 232 450 314 232
232
4 - 6
232
*
*
*
* Bei dicken Wandstärken ist eine vorzuziehen. * For thick wall thicknesses a is preferable.
Einsatzempfehlung / Schnittwerte
Application recommendation / Cutting values
Abmessungen/ Ø Sägeblatt benötigte Schnittge- Zahnvor- Vorschub Schnittzeit/
Maschine / Material / Form / form Dimensions Ø Sawblade Zähnezahl/ schw. / Cut- schub /Feed geschw./ Cutting time
Machine material [mm] [mm] No. of teeth ting speed per tooth Feed rate [s]
[mm/min]
[m/min]
[mm]
Kasto C35 Circular tube Ø50 x 2,8 315 162 250 0,04 2200 1,3
Speed C9
RSA Rasant 42CrMo4 Solid material, Ø9 285 200 200 0,03 1350 0,4
SC 4000 round
HCS 90 E St52 with Square-type Ø40 x 60 x 3 315 162 200 0,04 1800 2,4
welded joint tube
HCS 90 E Duplex tube Circular tube Ø18 x 1,5 315 220 150 0,05 1650 0,6
seamless
Super Duplex
HCS 90 E Circular tube Ø14,2 x 2,7 315 220 150 0,04 1350 0,6
tube
Super Duplex
HCS 90 E Circular tube Ø25,4 x 1,8 315 220 150 0,05 1650 0,9
tube
Rattunde C22 Circular tube Ø75 x 1,5 350 180 250 0,04 2200 2,0
Solid material,
Rattunde C50R Ø9 350 244 200 0,03 1350 0,4
round
Rattunde St37 Circular tube Ø35 x 1,5 350 244 250 0,05 2750 0,8
Rattunde St44 Shamrock-type Ø22 x 2 350 244 250 0,04 2200 0,6
tube
