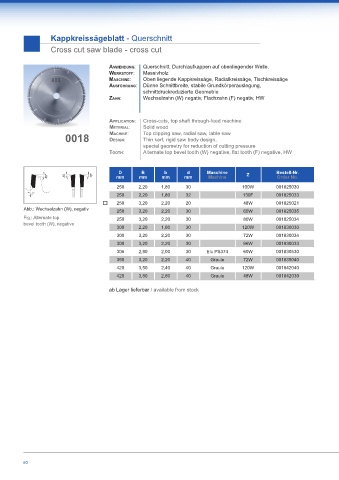

Page 60 - Sägewerksprogramm

Kappkreissägeblatt - Querschnitt

Cross cut saw blade - cross cut

anwendung: Querschnitt. Durchlaufkappen auf obenliegender Welle.
werkstoff: Massivholz
maschIne: Oben liegende Kappkreissäge, Radialkreissäge, Tischkreissäge
ausführung: Dünne Schnittbreite, stabile Grundkörperauslegung,
schnittdruckreduzierte Geometrie
Zahn: Wechselzahn (W) negativ, Flachzahn (F) negativ, HW

applIcatIon: Cross-cuts, top shaft through-feed machine
meterIal: Solid wood
0018 machIne: Top clipping saw, radial saw, table saw
desIgn:
Thin kerf, rigid saw body design,
special geometry for reduction of cutting pressure
tooth: Alternate top bevel tooth (W) negative, flat tooth (F) negative, HW

D B b d Maschine Bestell-Nr.
25° 10° 10° mm mm mm mm Machine Z Order No.
250 2,20 1,80 30 100W 001825030
-5° 250 2,20 1,80 32 130F 001825033
250 3,20 2,20 20 48W 001825021
Abb.: Wechselzahn (W), negativ 250 3,20 2,20 30 60W 001825035
Fig.: Alternate top 250 3,20 2,20 30 80W 001825034
bevel tooth (W), negative
300 2,20 1,80 30 120W 001830030
300 3,20 2,20 30 72W 001830034
300 3,20 2,20 30 96W 001830033
305 2,80 2,00 30 Elu PS374 60W 001830530
350 3,20 2,20 40 Graule 72W 001835040
420 3,50 2,40 40 Graule 120W 001842040
420 3,80 2,60 40 Graule 48W 001842039

ab Lager lieferbar / available from stock

60
