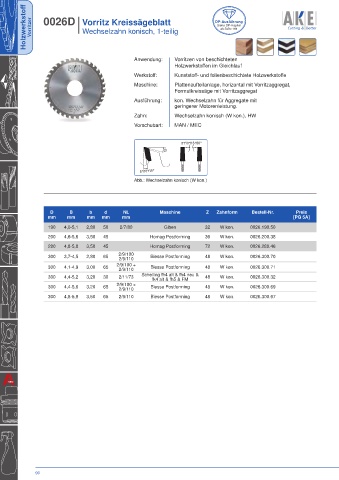

Page 94 - Katalog_2025+

Holzwerkstoff Vorritzer 0026D I Vorritz Kreissägeblatt DP-Ausführung

Siehe DP-Kapitel

I Wechselzahn konisch, 1-teilig
ab Seite 161

Anwendung: Vorritzen von beschichteten
Holzwerkstoffen im Gleichlauf
Werkstoff: Kunststoff- und folienbeschichtete Holzwerkstoffe
Maschine: Plattenaufteilanlage, horizontal mit Vorritzaggregat,
Formatkreissäge mit Vorritzaggregat
Ausführung: kon. Wechselzahn für Aggregate mit
geringerer Motorenleistung.
Zahn: Wechselzahn konisch (W kon.), HW

Vorschubart: MAN / MEC

5°/10°/15°/30°
15°

8°/10°/15°
Abb.: Wechselzahn konisch (W kon.)

D B b d NL Maschine Z Zahnform Bestell-Nr. Preis
mm mm mm mm mm [PG 5A]
190 4,0-5,1 2,80 50 2/7/80 Giben 32 W kon. 0026.190.50
200 4,6-5,6 3,50 45 Homag Postforming 36 W kon. 0026.200.38
280 4,8-5,8 3,50 45 Homag Postforming 72 W kon. 0026.280.46

300 3,7-4,5 2,80 65 2/9/100 Biesse Postforming 48 W kon. 0026.300.70
2/9/110
300 4,1-4,9 3,00 65 2/9/100 + Biesse Postforming 48 W kon. 0026.300.71
2/9/110
300 4,4-5,2 3,20 30 2/11/73 Schelling fh4 alt & fh4 neu & 48 W kon. 0026.300.32
fk4 alt & fh5 & FM
300 4,4-5,6 3,20 65 2/9/100 + Biesse Postforming 48 W kon. 0026.300.69
2/9/110
300 4,8-5,8 3,50 65 2/9/110 Biesse Postforming 48 W kon. 0026.300.67

90
