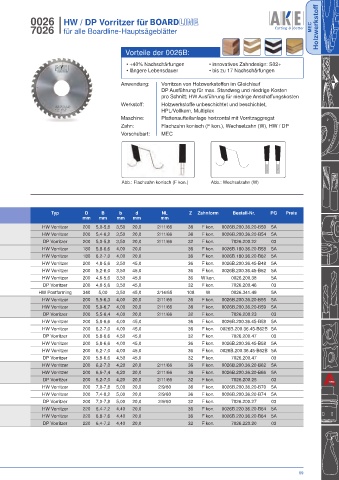

Page 73 - Katalog_2025+

Holzwerkstoff MEC

0026 I HW / DP Vorritzer für
7026 I für alle Boardline-Hauptsägeblätter

Vorteile der 0026B:

• +40% Nachschärfungen • innovatives Zahndesign: S02+
• längere Lebensdauer • bis zu 17 Nachschärfungen

Anwendung: Vorritzen von Holzwerkstoffen im Gleichlauf
DP Ausführung für max. Standweg und niedrige Kosten
pro Schnitt; HW Ausführung für niedrige Anschaffungskosten
Werkstoff: Holzwerkstoffe unbeschichtet und beschichtet,
HPL/Vollkern, Multiplex
Maschine: Plattenaufteilanlage horizontal mit Vorritzaggregat
Zahn: Flachzahn konisch (F kon.), Wechselzahn (W), HW / DP
Vorschubart: MEC

Abb.: Flachzahn konisch (F kon.) Abb.: Wechselzahn (W)

D B b d NL Maschine Z Zahn- Bestell-Nr. Preis Typ D B b d NL Z Zahnform Bestell-Nr. PG Preis
mm mm mm mm mm form [PG 5A] mm mm mm mm mm
HW Vorritzer 200 5,0-5,8 3,50 20,0 2/11/66 36 F kon. 0026B.200.36.20-B50 5A
530 5,00 3,50 30 Schelling 60 FT 0024B.530.60.30 HW Vorritzer 200 5,4-6,2 3,50 20,0 2/11/66 36 F kon. 0026B.200.36.20-B54 5A
DP Vorritzer 200 5,0-5,8 3,50 20,0 2/11/66 32 F kon. 7026.200.22 03
HW Vorritzer 180 5,8-6,6 4,00 20,0 36 F kon. 0026B.180.36.20-B58 5A
530 5,80 4,00 60 2/11/85 Anthon 60 FT 0024B.530.60.60
HW Vorritzer 180 6,2-7,0 4,00 20,0 36 F kon. 0026B.180.36.20-B62 5A
HW Vorritzer 200 4,8-5,6 3,50 45,0 36 F kon. 0026B.200.36.45-B48 5A
HW Vorritzer 200 5,2-6,0 3,50 45,0 36 F kon. 0026B.200.36.45-B52 5A
570 4,80 3,50 60 2/14/100 + 2/11/115 + Homag SAWTEQ B-500 60 FT 0024B.570.60.60 HW Vorritzer 200 4,6-5,6 3,50 45,0 36 W kon. 0026.200.38 5A
2/19/120 + 2/14/125
(HPP 500)
DP Vorritzer 200 4,8-5,6 3,50 45,0 32 F kon. 7026.200.46 03
HW Postforming 340 5,00 3,50 45,0 3/14/65 108 W 0026.341.49 5A
HW Vorritzer 200 5,5-6,3 4,00 20,0 2/11/66 36 F kon. 0026B.200.36.20-B55 5A
580 5,50 4,00 40 2/13/114 + 2/13/122 + Schelling AT & FT & AS & FS 60 FT 0024B.580.60.40 HW Vorritzer 200 5,9-6,7 4,00 20,0 2/11/66 36 F kon. 0026B.200.36.20-B59 5A
2/13/140
DP Vorritzer 200 5,5-6,4 4,00 20,0 2/11/66 32 F kon. 7026.200.23 03
HW Vorritzer 200 5,8-6,6 4,00 45,0 36 F kon. 0026B.200.36.45-B58 5A
600 5,80 4,00 60 2/14/100 + 2/11/115 + Homag SAWTEQ B-600 60 FT 0024B.600.60.60 HW Vorritzer 200 6,2-7,0 4,00 45,0 36 F kon. 0026B.200.36.45-B62B 5A
(HPP 600)
2/19/120 + 2/14/125
DP Vorritzer 200 5,8-6,6 4,50 45,0 32 F kon. 7026.200.47 03
HW Vorritzer 200 5,8-6,6 4,00 45,0 36 F kon. 0026B.200.36.45-B58 5A
600 5,80 4,00 60 2/14/100 + 2/11/115 + Homag SAWTEQ B-600 72 FT 0024B.600.72.60 HW Vorritzer 200 6,2-7,0 4,00 45,0 36 F kon. 0026B.200.36.45-B62B 5A
2/19/120 + 2/14/125
(HPP 600)
DP Vorritzer 200 5,8-6,6 4,50 45,0 32 F kon. 7026.200.47 03
HW Vorritzer 200 6,2-7,0 4,20 20,0 2/11/66 36 F kon. 0026B.200.36.20-B62 5A
620 6,20 4,20 40 2/13/114 + 2/13/140 Schelling ATH (FTH) 60 FT 0024B.620.60.40 HW Vorritzer 200 6,6-7,4 4,20 20,0 2/11/66 36 F kon. 0026B.200.36.20-B66 5A
DP Vorritzer 200 6,2-7,0 4,20 20,0 2/11/66 32 F kon. 7026.200.25 03
HW Vorritzer 200 7,0-7,8 5,00 20,0 2/9/60 36 F kon. 0026B.200.36.20-B70 5A
700 7,00 5,00 80 2/17/110 Anthon LNC 60 FT 0024B.700.60.80 HW Vorritzer 200 7,4-8,2 5,00 20,0 2/9/60 36 F kon. 0026B.200.36.20-B74 5A
DP Vorritzer 200 7,0-7,8 5,00 20,0 2/9/60 32 F kon. 7026.200.27 03
HW Vorritzer 220 6,4-7,2 4,40 20,0 36 F kon. 0026B.220.36.20-B64 5A
720 6,40 4,40 40 2/13/114 + 2/13/122 + Schelling AS & FS 60 FT 0024B.720.60.40 HW Vorritzer 220 6,8-7,6 4,40 20,0 36 F kon. 0026B.220.36.20-B64 5A
2/13/140
DP Vorritzer 220 6,4-7,2 4,40 20,0 32 F kon. 7026.220.20 03

69
