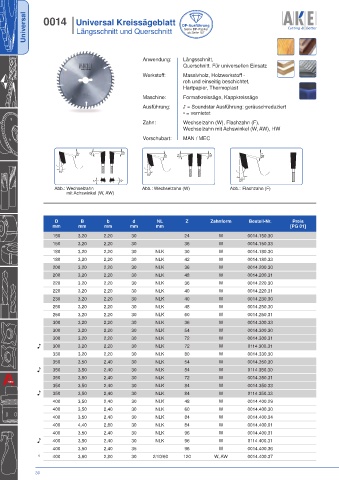

Page 34 - Katalog_2025+

Universal 0014 I Universal Kreissägeblatt DP-Ausführung

I Längsschnitt und Querschnitt
Siehe DP-Kapitel
ab Seite 157

Anwendung: Längsschnitt,
Querschnitt. Für universellen Einsatz
Werkstoff: Massivholz, Holzwerkstoff -
roh und einseitig beschichtet,
Hartpapier, Thermoplast
Maschine: Formatkreissäge, Kappkreissäge

Ausführung: ♪ = Soundstar Ausführung: geräuschreduziert
• = vernietet
Zahn: Wechselzahn (W), Flachzahn (F),
Wechselzahn mit Achswinkel (W, AW), HW
Vorschubart: MAN / MEC

12° 15° 15° 15° 15° 15° 15°

10°
10°
5° 5° 20°
Abb.: Wechselzahn Abb.: Wechselzahn (W) Abb.: Flachzahn (F)
mit Achswinkel (W, AW)

D B b d NL Z Zahnform Bestell-Nr. Preis
mm mm mm mm mm [PG 01]
150 3,20 2,20 30 24 W 0014.150.30
150 3,20 2,20 30 36 W 0014.150.33
180 3,20 2,20 30 NLK 30 W 0014.180.30
180 3,20 2,20 30 NLK 42 W 0014.180.33
200 3,20 2,20 30 NLK 36 W 0014.200.30
200 3,20 2,20 30 NLK 48 W 0014.200.31
220 3,20 2,20 30 NLK 36 W 0014.220.30
220 3,20 2,20 30 NLK 40 W 0014.220.31
230 3,20 2,20 30 NLK 40 W 0014.230.30
250 3,20 2,20 30 NLK 48 W 0014.250.30
250 3,20 2,20 30 NLK 60 W 0014.250.31
300 3,20 2,20 30 NLK 36 W 0014.300.33
300 3,20 2,20 30 NLK 54 W 0014.300.30
300 3,20 2,20 30 NLK 72 W 0014.300.31
♪ 300 3,20 2,20 30 NLK 72 W 0114.300.31
330 3,20 2,20 30 NLK 80 W 0014.330.30
350 3,50 2,40 30 NLK 54 W 0014.350.30
♪ 350 3,50 2,40 30 NLK 54 W 0114.350.30
350 3,50 2,40 30 NLK 72 W 0014.350.31
350 3,50 2,40 30 NLK 84 W 0014.350.33
♪ 350 3,50 2,40 30 NLK 84 W 0114.350.33
400 3,50 2,40 30 NLK 48 W 0014.400.29
400 3,50 2,40 30 NLK 60 W 0014.400.30
400 3,50 2,40 30 NLK 84 W 0014.400.34
400 4,40 2,80 30 NLK 84 W 0014.400.01
400 3,50 2,40 30 NLK 96 W 0014.400.31
♪ 400 3,50 2,40 30 NLK 96 W 0114.400.31
400 3,50 2,40 35 96 W 0014.400.36
1) 400 3,60 2,80 30 2/10/60 120 W, AW 0014.400.37

30
