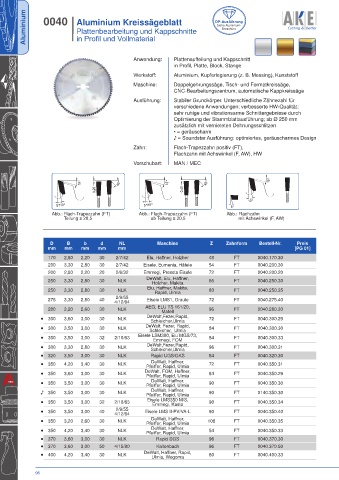

Page 100 - Katalog_2025+

Aluminium 0040 I Aluminium Kreissägeblatt DP-Ausführung

Siehe Aluminium-

I Plattenbearbeitung und Kappschnitte
Broschüre
in Profil und Vollmaterial

Anwendung: Plattenaufteilung und Kappschnitt
in Profil, Platte, Block, Stange
Werkstoff: Aluminium, Kupferlegierung (z. B. Messing), Kunststoff
Maschine: Doppelgehrungssäge, Tisch- und Formatkreissäge,
CNC-Bearbeitungszentrum, automatische Kappkreissäge
Ausführung: Stabiler Grundkörper. Unterschiedliche Zähnezahl für
verschiedene Anwendungen; verbesserte HW-Qualität;
sehr ruhige und vibrationsarme Schnittergebnisse durch
Optimierung der Stammblattausführung; ab Ø 250 mm
zusätzlich mit vernieteten Dehnungsschlitzen
• = geräuscharm
♪ = Soundstar Ausführung: optimiertes, geräuscharmes Design
Zahn: Flach-Trapezzahn positiv (FT),
Flachzahn mit Achswinkel (F, AW), HW
Vorschubart: MAN / MEC
15°

15° 45° 15° 45° 15° 15°
0,25 0,40 10°

10° 10°
5°/10° 5°/10° 5°
Abb.: Flach-Trapezzahn (FT) Abb.: Flach-Trapezzahn (FT) Abb.: Flachzahn
5°
5°
Teilung ≤ 20,5 ab Teilung ≥ 20,5 mit Achswinkel (F, AW)

D B b d NL Maschine Z Zahnform Bestell-Nr. Preis
mm mm mm mm mm [PG 01]
170 2,80 2,20 30 2/7/42 Elu, Haffner, Holzher 48 FT 0040.170.30
200 3,30 2,80 30 2/7/42 Eisele, Eumenia, Häfele 54 FT 0040.200.30
200 2,80 2,20 20 2/6/32 Emmegi, Pressta Eisele 72 FT 0040.200.20
250 3,30 2,80 30 NLK DeWalt, Elu, Haffner, 66 FT 0040.250.30
Holzher, Makita
250 3,30 2,80 30 NLK Elu, Haffner, Makita, 80 FT 0040.250.35
Rapid, Ulmia
2/9/55
275 3,30 2,80 40 4/12/64 Eisele LMS1, Graule 72 FT 0040.275.40
280 3,20 2,60 30 NLK AEG, ELU TS 161/20, 96 FT 0040.280.30
Mafell
• 300 3,60 3,00 30 NLK DeWalt,Fezer,Rapid, 72 FT 0040.300.29
Schleicher,Ulmia
• 300 3,50 3,00 30 NLK DeWalt, Fezer, Rapid, 84 FT 0040.300.30
Schleicher, Ulmia
• 300 3,50 3,00 32 2/10/63 Eisele LSM300, Elu MGS/73, 84 FT 0040.300.33
Emmegi, FOM
• 300 3,30 2,80 30 NLK DeWalt,Fezer,Rapid, 96 FT 0040.300.31
Schleicher,Ulmia
• 320 3,50 3,00 30 NLK Rapid UGS/GKS 84 FT 0040.320.30
DeWalt, Haffner,
• 350 4,20 3,40 30 NLK Pfeiffer, Rapid, Ulmia 72 FT 0040.350.31
• 350 3,60 3,00 30 NLK DeWalt, FOM, Haffner, 84 FT 0040.350.29
Pfeiffer, Rapid, Ulmia
• 350 3,50 3,00 30 NLK Pfeiffer, Rapid, Ulmia 90 FT 0040.350.30
DeWalt, Haffner,
DeWalt, Haffner,
♪ 350 3,50 3,00 30 NLK Pfeiffer, Rapid, Ulmia 90 FT 0140.350.30
• 350 3,50 3,00 32 2/10/63 Eisele LMS350 M/S, 90 FT 0040.350.34
Emmegi, Kasto
2/9/55
• 350 3,50 3,00 40 4/12/64 Eisele LMS II-PV/VA-L 90 FT 0040.350.40
• 350 3,20 2,60 30 NLK Pfeiffer, Rapid, Ulmia 108 FT 0040.350.35
DeWalt, Haffner,
• 350 4,20 3,40 30 NLK Pfeiffer, Rapid, Ulmia 54 FT 0040.350.33
DeWalt, Haffner,
• 370 3,60 3,00 30 NLK Rapid DGS 96 FT 0040.370.30
• 370 3,60 3,00 50 4/15/80 Kaltenbach 96 FT 0040.370.50
• 400 4,20 3,40 30 NLK DeWalt, Haffner, Rapid, 60 FT 0040.400.33
Ulmia, Wegoma

96
