P. 22

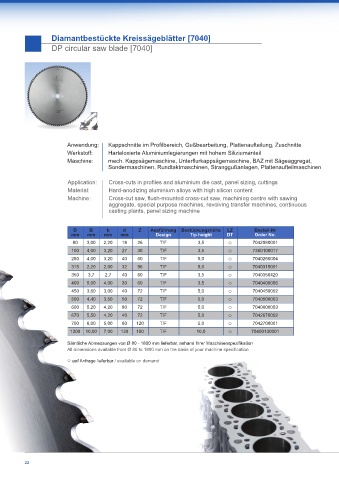

Diamantbestückte Kreissägeblätter [7040]
DP circular saw blade [7040]
Anwendung: Kappschnitte im Profilbereich, Gußbearbeitung, Plattenaufteilung, Zuschnitte
Werkstoff: Harteloxierte Aluminiumlegierungen mit hohem Siliziumanteil
Maschine: mech. Kappsägemaschine, Unterflurkappsägemaschine, BAZ mit Sägeaggregat,
Sondermaschinen, Rundtaktmaschinen, Stranggußanlagen, Plattenaufteilmaschinen
Application: Cross-cuts in profiles and aluminium die cast, panel sizing, cuttings
Material: Hard-anodizing aluminium alloys with high silicon content
Machine: Cross-cut saw, flush-mounted cross-cut saw, machining centre with sawing
aggregate, special purpose machines, revolving transfer machines, continuous
casting plants, panel sizing machine
D B b d Z Ausführung Bestückungshöhe LZ Bestell-Nr
mm mm mm mm Design Tip height DT Order No.
80 3,00 2,20 18 26 T/F 3,5 ○ 7042080001
100 4,00 3,20 27 30 T/F 3,5 ○ 7360100017
250 4,00 3,20 40 60 T/F 5,0 ○ 7040250004
315 2,20 2,00 32 96 T/F 5,0 ○ 7040315001
350 3,7 2,7 40 60 T/F 3,5 ○ 7040350420
400 5,00 4,00 30 60 T/F 3,5 ○ 7040400006
450 3,60 3,00 40 72 T/F 5,0 ○ 7040450002
500 4,40 3,50 50 72 T/F 5,0 ○ 7040500003
600 5,20 4,20 80 72 T/F 5,0 ○ 7040600003
670 5,50 4,20 40 72 T/F 5,0 ○ 7042670002
700 6,00 5,00 80 120 T/F 5,0 ○ 7042700001
1300 10,00 7,00 130 150 T/F 10,0 ○ 70400130001
Sämtliche Abmessungen von Ø 80 - 1800 mm lieferbar, anhand Ihrer Maschinenspezifikation
All dimensions available from Ø 80 to 1800 mm on the basis of your machine specification
○ auf Anfrage lieferbar / available on demand
