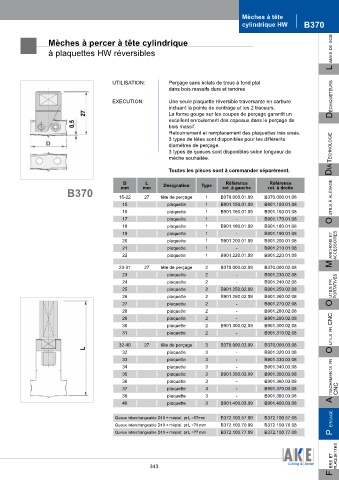

Page 340 - Catalogue-General-FR-13

Mèches à tête
cylindrique HW B370

Mèches à percer à tête cylindrique
à plaquettes HW réversibles L ames de scie

UTILISATION: Perçage sans éclats de trous à fond plat
dans bois massifs durs et tendres

exeCUTION: Une seule plaquette réversible traversante en carbure déchiqueteurs
incluant la pointe de centrage et les 2 traceurs.
La forme gouge sur les coupes de perçage garantit un
excellent enroulement des copeaux dans le perçage de
bois massif.
Retournement et remplacement des plaquettes très aisés.
3 types de têtes sont disponibles pour les différents
diamètres de perçage.
3 types de queues sont disponibles selon longueur de
mèche souhaitée. dia technoLogie

Toutes les pièces sont à commander séparément.

D L Désignation Type Référence Référence
mm
rot. à droite
rot. à gauche
B370 15-22 mm tête de perçage 1 B370.000.01.09 B370.000.01.08
27
15 plaquette 1 B901.150.01.09 B901.150.01.08 o utiLs à aLésage
16 plaquette 1 B901.160.01.09 B901.160.01.08
17 plaquette 1 - B901.170.01.08
18 plaquette 1 B901.180.01.09 B901.180.01.08
19 plaquette 1 - B901.190.01.08
20 plaquette 1 B901.200.01.09 B901.200.01.08
21 plaquette 1 - B901.210.01.08 m anchons et accessoires
22 plaquette 1 B901.220.01.09 B901.220.01.08

23-31 27 tête de perçage 2 B370.000.02.09 B370.000.02.08
23 plaquette 2 - B901.230.02.08
24 plaquette 2 - B901.240.02.08
25 plaquette 2 B901.250.02.09 B901.250.02.08 portatives
26 plaquette 2 B901.260.02.09 B901.260.02.08 o utiLs pr
27 plaquette 2 - B901.270.02.08
28 plaquette 2 - B901.280.02.08
29 plaquette 2 - B901.290.02.08
30 plaquette 2 B901.300.02.09 B901.300.02.08
31 plaquette 2 - B901.310.02.08 o utiLs pr cnc

32-40 27 tête de perçage 3 B370.000.03.09 B370.000.03.08
32 plaquette 3 - B901.320.03.08
33 plaquette 3 - B901.330.03.08
34 plaquette 3 - B901.340.03.08
35 plaquette 3 B901.350.03.09 B901.350.03.08
36 plaquette 3 - B901.360.03.08 a ttachements pr
37 plaquette 3 - B901.370.03.08
38 plaquette 3 - B901.380.03.08 cnc
40 plaquette 3 B901.400.03.09 B901.400.03.08

Queue interchangeable D10 + méplat pr L =57mm B372.100.57.09 B372.100.57.08
Queue interchangeable D10 + méplat pr L =70 mm B372.100.70.09 B372.100.70.08 p ercage
Queue interchangeable D10 + méplat pr L =77 mm B372.100.77.09 B372.100.77.08

F ers et pLaquettes

343
