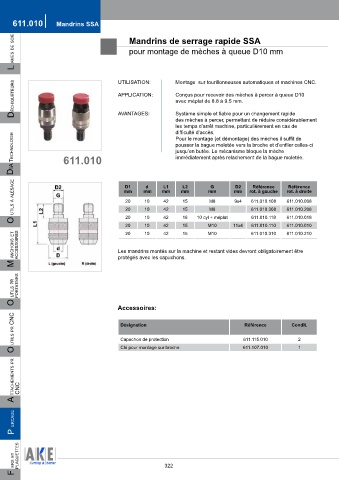

611.010 Mandrins SSA

L ames de scie Mandrins de serrage rapide SSA

pour montage de mèches à queue D10 mm

déchiqueteurs UTILISATION: Montage sur tourillonneuses automatiques et machines CNC.
Conçus pour recevoir des mèches à percer à queue D10
APPLICATION:
avec méplat de 8.8 à 9.5 mm.

AVANTAGES: Système simple et fiable pour un changement rapide
des mèches à percer, permettant de réduire considérablement
les temps d’arrêt machine, particulièrement en cas de
difficulté d’accès.
dia technoLogie 611.010 pousser la bague moletée vers la broche et d’enfiler celles-ci
Pour le montage (et démontage) des mèches il suffit de
jusqu’en butée. Le mécanisme bloque la mèche
immédiatement après relachement de la bague moletée.

o utiLs à aLésage mm mm mm mm mm mm rot. à gauche rot. à droite
D1
L2
Référence
L1
Référence
d
G
D2
10
9x4
611.010.108
611.010.008
20
15
42
M8
611.010.308
611.010.208
15
M8
42
10
20
20
20 10 42 18 10 cyl + méplat 11x4 611.010.118 611.010.018
M10
15
611.010.010
42
611.010.110
10
611.010.310
611.010.210
10
20
15
42
M10
m anchons et B ohrer accessoires Les mandrins montés sur la machine et restant vides devront obligatoirement être
protégés avec les capuchons.
o utiLs pr portatives
Accessoires:
o utiLs pr cnc Désignation 611.115.010 Condit.
Référence
2
Capuchon de protection
Clé pour montage sur broche
1
611.107.010
a ttachements pr cnc
p ercage
