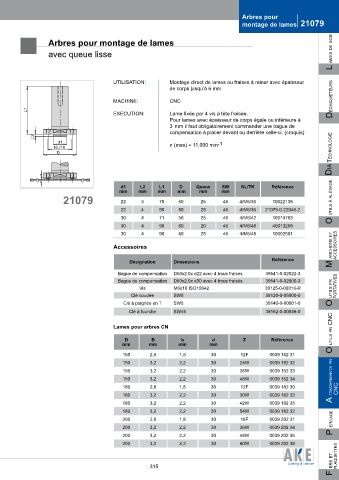

Arbres pour
montage de lames 21079

L ames de scie
Arbres pour montage de lames

avec queue lisse

UTILISATION: Montage direct de lames ou fraises à rainer avec épaisseur
de corps jusqu’à 6 mm.
MACHINE: CNC déchiqueteurs

L1
ExECUTION: Lame fixée par 4 vis à tête fraisée.
Pour lames avec épaisseur de corps égale ou inférieure à
3 mm il faut obligatoirement commander une bague de
compensation à placer devant ou derrière celle-ci. (croquis)
dia technoLogie
L2
d1 n (max) = 11.000 min -1
NL/TK
D

d1 L2 L1 D Queue SW NL/TK Référence
mm mm mm mm mm mm
21079 22 3 70 50 25 46 4/M6/36 10022138 o utiLs à aLésage

22 4 90 50 25 46 4/M6/36 21079-0-22046-2
30 4 71 56 25 46 4/M6/42 10014763
30 4 90 60 20 46 4/M6/48 40013258
30 4 90 60 25 46 4/M6/48 10002501
m anchons et accessoires
Accessoires

Désignation Dimensions Référence
Bague de compensation D50x2.0x d22 avec 4 trous fraisés 39541-0-02022-3
Bague de compensation D60x2.0x d30 avec 4 trous fraisés 39541-0-02000-3
Vis M6x16 ISO10642 39125-0-06016-R portatives
Clé coudée SW5 39120-0-05000-0 o utiLs pr
Clé à poignée en T SW5 39140-0-00501-0
Clé à fourche SW46 39162-0-00046-0
o utiLs pr cnc
Lames pour arbres CN

D B b d Z Référence
mm mm mm mm
150 2,6 1,6 30 12F 0039 152 31
150 3,2 2,2 30 24W 0039 152 32
150 3,2 2,2 30 36W 0039 152 33
150 3,2 2,2 30 48W 0039 152 34 a ttachements pr
180 2,8 1,8 30 12F 0039 182 30
180 3,2 2,2 30 30W 0039 182 33 cnc
180 3,2 2,2 30 42W 0039 182 35
180 3,2 2,2 30 54W 0039 182 32
200 2,8 1,8 30 16F 0039 202 31
200 3,2 2,2 30 36W 0039 202 34 p ercage
200 3,2 2,2 30 48W 0039 202 36
200 3,2 2,2 30 60W 0039 202 38
F ers et pLaquettes
