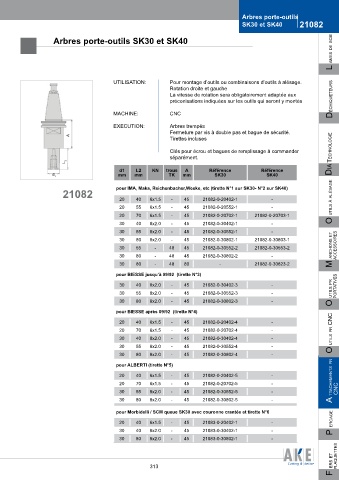

Arbres porte-outils
SK30 et SK40 21082

L ames de scie
Arbres porte-outils SK30 et SK40

UTILISATION: Pour montage d’outils ou combinaisons d’outils à alésage.
Rotation droite et gauche
La vitesse de rotation sera obligatoirement adaptée aux
préconisations indiquées sur les outils qui seront y montés déchiqueteurs

MACHINE: CNC

ExECUTION: Arbres trempés
Fermeture par vis à double pas et bague de sécurité.
A
Tirettes incluses
Clés pour écrou et bagues de remplissage à commander
séparément. dia technoLogie
L 2
d1 L2 KN trous A Référence Référence
d mm mm TK mm SK30 SK40
1
21082 pour IMA, Maka, Reichenbacher,Weeke, etc (tirette N°1 sur SK30- N°2 sur SK40)
20 40 6x1.5 - 45 21082-0-20402-1 - o utiLs à aLésage
20 55 6x1.5 - 45 21082-0-20552-1 -
20 70 6x1.5 - 45 21082-0-20702-1 21082-0-20703-1
30 40 8x2.0 - 45 21082-0-30402-1 -
30 55 8x2.0 - 45 21082-0-30552-1 -
30 80 8x2.0 - 45 21082-0-30802-1 21082-0-30803-1
30 55 - 48 45 21082-0-30552-2 21082-0-30553-2 m anchons et accessoires
30 80 - 48 45 21082-0-30802-2 -
30 80 - 48 80 - 21082-0-30823-2

pour BIESSE jusqu‘à 09/92 (tirette N°3)
30 40 8x2.0 - 45 21082-0-30402-3 -
30 55 8x2.0 - 45 21082-0-30552-3 - o utiLs pr portatives
30 80 8x2.0 - 45 21082-0-30802-3 -

pour BIESSE après 09/92 (tirette N°4)
20 40 6x1.5 - 45 21082-0-20402-4 -
20 70 6x1.5 - 45 21082-0-20702-4 - o utiLs pr cnc
30 40 8x2.0 - 45 21082-0-30402-4 -
30 55 8x2.0 - 45 21082-0-30552-4 -
30 80 8x2.0 - 45 21082-0-30802-4 -
pour ALBERTI (tirette N°5)

20 40 6x1.5 - 45 21082-0-20402-5 -
20 70 6x1.5 - 45 21082-0-20702-5 - a ttachements pr
30 55 8x2.0 - 45 21082-0-30552-5 - cnc
30 80 8x2.0 - 45 21082-0-30802-5 -

pour Morbidelli / SCM queue SK30 avec couronne crantée et tirette N°6
20 40 6x1.5 - 45 21083-0-20402-1 - p ercage
30 40 8x2.0 - 45 21083-0-30402-1 -
30 80 8x2.0 - 45 21083-0-30802-1 -

F ers et pLaquettes
