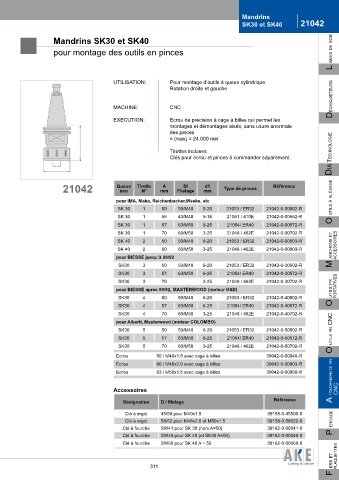

Page 309 - Catalogue-General-FR-13

Mandrins
SK30 et SK40 21042

L ames de scie
Mandrins SK30 et SK40
pour montage des outils en pinces

UTILISATION: Pour montage d’outils à queue cylindrique
déchiqueteurs
Rotation droite et gauche

MACHINE: CNC

ExECUTION: Ecrou de précision à cage à billes qui permet les
montages et démontages aisés, sans usure anormale
des pinces
n (max) = 24.000 min -
A
Tirettes incluses
Clés pour écrou et pinces à commander séparément. dia technoLogie
d 1
D

21042 Queue Tirette mm Filetage mm Type de pinces Référence
A
D/
d1
mm
N°
pour IMA, Maka, Reichenbacher,Weeke, etc o utiLs à aLésage
SK 30 1 50 50/M40 5-20 21053 / ER32 21042-0-00502-R
SK 30 1 55 43/M48 5-16 21051 / 410E 21042-0-00552-R
SK 30 1 57 63/M50 6-25 21054/ ER40 21042-0-00572-R
SK 30 1 70 60/M50 3-25 21048 / 462E 21042-0-00702-R
SK 40 2 50 50/M40 6-20 21053 / ER32 21042-0-00503-R
SK 40 2 60 60/M50 3-25 21048 / 462E 21042-0-00003-R m anchons et accessoires
pour BIESSE jusqu‘à 09/92
SK30 3 50 50/M40 6-20 21053 / ER32 21042-0-30502-R
SK30 3 57 63/M50 6-25 21054/ ER40 21042-0-30572-R
SK30 3 70 3-25 21048 / 462E 21042-0-30702-R
pour BIESSE après 09/92, MASTERWOOD (moteur HSD) portatives
SK30 4 50 50/M40 6-20 21053 / ER32 21042-0-40502-R o utiLs pr
SK30 4 57 63/M50 6-25 21054/ ER40 21042-0-40572-R
SK30 4 70 60/M50 3-25 21048 / 462E 21042-0-40702-R
pour Alberti, Masterwood (moteur COLOMBO)
SK30 5 50 50/M40 6-20 21053 / ER32 21042-0-50502-R
SK30 5 57 63/M50 6-25 21054/ ER40 21042-0-50572-R o utiLs pr cnc
SK30 5 70 60/M50 3-25 21048 / 462E 21042-0-50702-R
Ecrou 50 / M40x1.5 avec cage à billes 39042-0-00040-R
Ecrou 60 / M48x2.0 avec cage à billes 39042-0-00003-R
Ecrou 63 / M50x1.5 avec cage à billes 39042-0-00050-R

Accessoires a ttachements pr cnc

Désignation D / filetage Référence
Clé à ergot 45/50 pour M40x1.5 39158-0-45500-0
Clé à ergot 58/62 pour M48x2.0 et M50x1.5 39158-0-58622-0 p ercage
Clé à fourche SW41 pour SK 30 (hors A=50) 39162-0-00041-0
Clé à fourche SW46 pour SK 40 (et SK30 A=50) 39162-0-00046-0
Clé à fourche SW60 pour SK 40 A = 50 39162-0-00060-0
