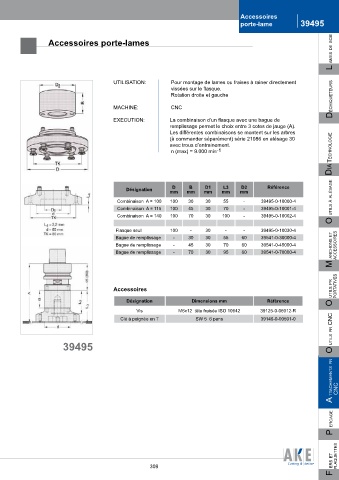

Page 307 - Catalogue-General-FR-13

Accessoires
porte-lame 39495

L ames de scie
Accessoires porte-lames

UTILISATION: Pour montage de lames ou fraises à rainer directement
vissées sur le flasque.
Rotation droite et gauche déchiqueteurs

MACHINE: CNC

ExECUTION: La combinaison d’un flasque avec une bague de
remplissage permet le choix entre 3 cotes de jauge (A).
Les différentes combinaisons se montent sur les arbres
dia technoLogie
(à commander séparément) série 21086 en alésage 30
avec trous d’entrainement.
n (max) = 9.000 min -1

B
D
D2
L3
D1
Désignation mm mm mm mm mm Référence
Combinaison A = 100 100 30 30 55 - 39495-0-10000-4 o utiLs à aLésage
Combinaison A = 115 100 45 30 70 - 39495-0-10001-4
Combinaison A = 140 100 70 30 100 - 39495-0-10002-4
Flasque seul 100 - 30 - - 39495-0-10030-4
m anchons et accessoires
Bague de remplissage - 30 30 55 60 39541-0-30000-4
Bague de remplissage - 45 30 70 60 39541-0-45000-4
Bague de remplissage - 70 30 95 60 39541-0-70000-4

o utiLs pr
Accessoires portatives
Désignation Dimensions mm Référence

Vis M6x12 tête fraisée ISO 10642 39125-0-06012-R
o utiLs pr cnc
Clé à poignée en T SW 5 6 pans 39140-0-00501-0

39495
