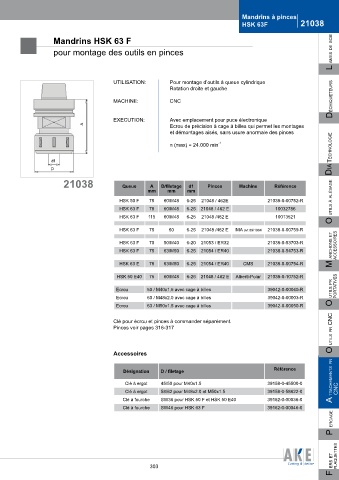

Page 301 - Catalogue-General-FR-13

Mandrins à pinces
HSK 63F 21038

L ames de scie
Mandrins HSK 63 F
pour montage des outils en pinces

UTILISATION: Pour montage d’outils à queue cylindrique
déchiqueteurs
Rotation droite et gauche
MACHINE: CNC

ExECUTION: Avec emplacement pour puce électronique
A Ecrou de précision à cage à billes qui permet les montages
et démontages aisés, sans usure anormale des pinces

n (max) = 24.000 min -1

d1 dia technoLogie
D

21038 Queue A D/filetage d1 Pinces Machine Référence
mm mm mm
HSK 50 F 75 60/M48 6-25 21048 / 462E 21038-0-00752-R o utiLs à aLésage
HSK 63 F 78 60/M48 6-25 21048 / 462 E 10032786
HSK 63 F 115 60/M48 6-25 21048 /462 E 10013521

HSK 63 F 75 60 6-25 21048 /462 E IMA avt 09/1994 21038-0-00759-R
m anchons et accessoires
HSK 63 F 70 50/M40 6-20 21053 / ER32 21038-0-53703-R
HSK 63 F 75 63/M50 6-25 21054 / ER40 21038-0-54753-R

HSK 63 E 78 63/M50 6-25 21054 / ER40 CMS 21038-0-00754-R

HSK 50 E40 75 60/M48 6-26 21048 / 462 E Alberti-Polar 21038-0-10752-R

Ecrou 50 / M40x1.5 avec cage à billes 39042-0-00040-R o utiLs pr portatives
Ecrou 60 / M48x2.0 avec cage à billes 39042-0-00003-R
Ecrou 63 / M50x1.5 avec cage à billes 39042-0-00050-R

o utiLs pr cnc
Clé pour écrou et pinces à commander séparément.
Pinces voir pages 316-317

Accessoires

Désignation D / filetage Référence
Clé à ergot 45/50 pour M40x1.5 39158-0-45500-0 a ttachements pr
Clé à ergot 58/62 pour M48x2.0 et M50x1.5 39158-0-58622-0 cnc
Clé à fourche SW36 pour HSK 50 F et HSK 50 E40 39162-0-00036-0
Clé à fourche SW46 pour HSK 63 F 39162-0-00046-0
