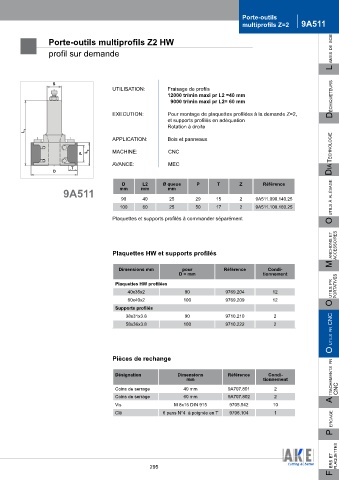

Page 293 - Catalogue-General-FR-13

Porte-outils
multiprofils Z=2 9A511

L ames de scie
Porte-outils multiprofils Z2 HW

profil sur demande

S
UTILISATION: Fraisage de profils
12000 tr/min maxi pr L2 =40 mm
9000 tr/min maxi pr L2= 60 mm déchiqueteurs
EXECUTION: Pour montage de plaquettes profilées à la demande Z=2,
et supports profilés en adéquation
Rotation à droite
L 1
APPLICATION: Bois et panneaux

L 2 MACHINE: CNC
P dia technoLogie
AVANCE: MEC
T
D

D L2 Ø queue P T Z Référence
9A511 mm mm mm
90 40 25 29 15 2 9A511.090.140.25 o utiLs à aLésage
100 60 25 50 17 2 9A511.100.160.25
Plaquettes et supports profilés à commander séparément

m anchons et accessoires

Plaquettes HW et supports profilés

Dimensions mm pour Référence Condi-
D = mm tionnement

Plaquettes HW profilées
40x35x2 90 9769.204 12 o utiLs pr portatives
60x40x2 100 9769.209 12
Supports profilés
o utiLs pr cnc
38x31x3.8 90 9710.210 2
58x36x3.8 100 9710.222 2

Pièces de rechange

Désignation Dimensions Référence Condi-
mm tionnement a ttachements pr
Coins de serrage 40 mm 9A707.801 2
Coins de serrage 60 mm 9A707.802 2 cnc
Vis M 8x16 DIN 915 9705.542 10
Clé 6 pans N°4 à poignée en T 9706.104 1
