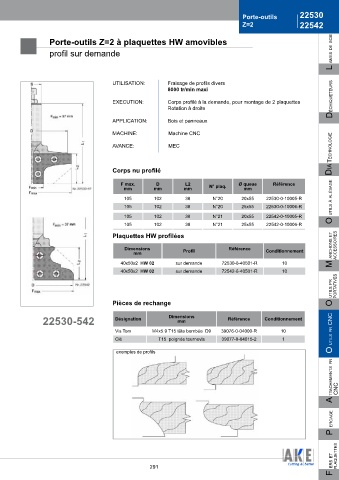

Porte-outils 22530
Z=2 22542

L ames de scie
Porte-outils Z=2 à plaquettes HW amovibles

profil sur demande

UTILISATION: Fraisage de profils divers
8000 tr/min maxi

EXECUTION: Corps profilé à la demande, pour montage de 2 plaquettes déchiqueteurs
Rotation à droite

APPLICATION: Bois et panneaux

MACHINE: Machine CNC
dia technoLogie
AVANCE: MEC

Corps nu profilé

F max. D L2 N° plaq. Ø queue Référence
mm mm mm mm
105 102 38 N°20 20x55 22530-0-10005-R o utiLs à aLésage
105 102 38 N°20 25x55 22530-0-10006-R
105 102 38 N°21 20x55 22542-0-10005-R
105 102 38 N°21 25x55 22542-0-10006-R

Plaquettes HW profilées

Dimensions Profil Référence Conditionnement m anchons et accessoires
mm
40x50x2 HW 02 sur demande 72530-6-40501-R 10
40x50x2 HW 02 sur demande 72542-6-40501-R 10
o utiLs pr portatives

Pièces de rechange

22530-542 Désignation Dimensions Référence Conditionnement
mm
Vis Torx M4x5.9 T15 tête bombée D9 39076-0-04000-R 10 o utiLs pr cnc
Clé T15 poignée tournevis 39077-0-04015-2 1

exemples de profils
