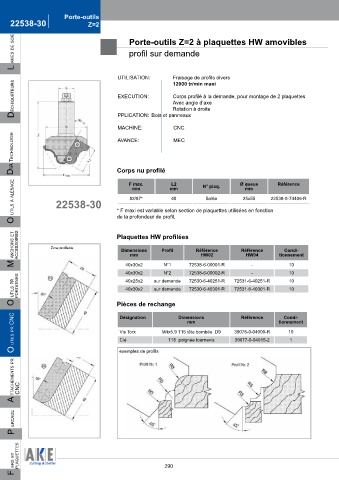

Page 288 - Catalogue-General-FR-13

Porte-outils
22538-30 Z=2

L ames de scie Porte-outils Z=2 à plaquettes HW amovibles

profil sur demande

UTILISATION: Fraisage de profils divers
déchiqueteurs EXECUTION: Corps profilé à la demande, pour montage de 2 plaquettes
12000 tr/min maxi

Avec angle d’axe

Rotation à droite

PPLICATION: Bois et panneaux
MACHINE: CNC
dia technoLogie Corps nu profilé
AVANCE:
MEC

o utiLs à aLésage 22538-30 * F maxi est variable selon section de plaquettes utilisées en fonction Référence
L2
Ø queue
F max.
N° plaq.
mm
mm
mm
82/87*
40
5a/6a
22538-0-74406-R
25x55
de la profondeur de profil.
m anchons et accessoires Zone profilable Plaquettes HW profilées Référence Référence tionnement
Condi-
Profil
Dimensions
mm
HW04
HW02
-
40x30x2
N°1
72538-6-00002-R
10
-
N°2
40x30x2 sur demande 72538-6-00001-R 72531-6-40251-R 10
10
72530-6-40251-R
40x25x2
o utiLs pr portatives Pièces de rechange 72530-6-40301-R 72531-6-40301-R 10
sur demande
40x30x2
o utiLs pr cnc Désignation M4x5.9 T15 tête bombée D9 39076-0-04000-R tionnement
Dimensions
Référence
Condi-
mm
Vis Torx
10
1
T15 poignée tournevis
39077-0-04015-2
Clé
exemples de profils
a ttachements pr cnc

p ercage
