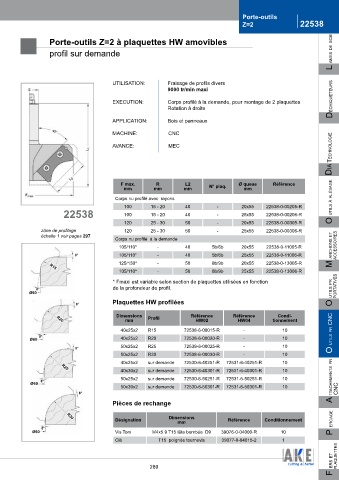

Page 287 - Catalogue-General-FR-13

Porte-outils
Z=2 22538

L ames de scie
Porte-outils Z=2 à plaquettes HW amovibles

profil sur demande

UTILISATION: Fraisage de profils divers
9000 tr/min maxi

EXECUTION: Corps profilé à la demande, pour montage de 2 plaquettes déchiqueteurs
Rotation à droite

APPLICATION: Bois et panneaux
MACHINE: CNC
dia technoLogie
AVANCE: MEC

F max. R L2 N° plaq. Ø queue Référence
mm mm mm mm
Corps nu profilé avec rayons o utiLs à aLésage
100 15 - 20 40 - 20x55 22538-0-00205-R
22538 100 15 - 20 40 - 25x55 22538-0-00206-R
120 25 - 30 50 - 20x55 22538-0-00305-R
zône de profilage 120 25 - 30 50 - 25x55 22538-0-00306-R
échelle 1 voir pages 297
Corps nu profilé à la demande
105/110* - 40 5b/6b 20x55 22538-0-11005-R m anchons et accessoires
8° 105/110* - 40 5b/6b 25x55 22538-0-11006-R
125/130* - 50 8b/9b 20x55 22538-0-13005-R
R15
105/110* - 50 8b/9b 25x55 22538-0-13006-R
* Fmaxi est variable selon section de plaquettes utilisées en fonction
8° de la profondeur de profil. portatives
Ø60 o utiLs pr
Plaquettes HW profilées
8°
Dimensions Profil Référence Référence Condi-
mm HW02 HW04 tionnement
R20
40x25x2 R15 72538-6-00015-R - 10
8° o utiLs pr cnc
Ø60 40x25x2 R20 72538-6-00020-R - 10
50x25x2 R25 72538-6-00025-R - 10
8°
50x25x2 R30 72538-6-00030-R - 10
40x25x2 sur demande 72530-6-40251-R 72531-6-40251-R 10
R25
40x30x2 sur demande 72530-6-40301-R 72531-6-40301-R 10
50x25x2 sur demande 72530-6-50251-R 72531-6-50251-R 10
8° a ttachements pr
Ø60
50x30x2 sur demande 72530-6-50301-R 72531-6-50301-R 10
8° cnc
Pièces de rechange

Désignation Dimensions Référence Conditionnement p ercage
R30
mm
8°
Ø60 Vis Torx M4x5.9 T15 tête bombée D9 39076-0-04000-R 10
Clé T15 poignée tournevis 39077-0-04015-2 1

F ers et pLaquettes
