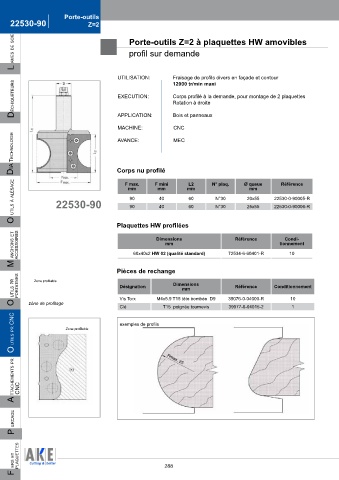

Page 286 - Catalogue-General-FR-13
P. 286
Porte-outils
22530-90 Z=2
L ames de scie Porte-outils Z=2 à plaquettes HW amovibles
profil sur demande
UTILISATION: Fraisage de profils divers en façade et contour
déchiqueteurs EXECUTION: Corps profilé à la demande, pour montage de 2 plaquettes
12000 tr/min maxi
Rotation à droite
APPLICATION:
MACHINE: Bois et panneaux
CNC
dia technoLogie Corps nu profilé
AVANCE:
MEC
o utiLs à aLésage 22530-90 F max. F mini mm N° plaq. Ø queue 22530-0-90005-R
Référence
L2
mm
mm
mm
60
40
90
20x55
N°30
40
22530-0-90006-R
90
60
25x55
N°30
Plaquettes HW profilées
m anchons et accessoires 60x40x2 HW 02 (qualité standard) 72534-6-60401-R tionnement
Condi-
Dimensions
Référence
mm
10
Pièces de rechange
Zone profilable
o utiLs pr portatives zône de profilage Désignation M4x5.9 T15 tête bombée D9 39076-0-04000-R Conditionnement
Dimensions
Référence
mm
10
Vis Torx
39077-0-04015-2
Clé
T15 poignée tournevis
1
