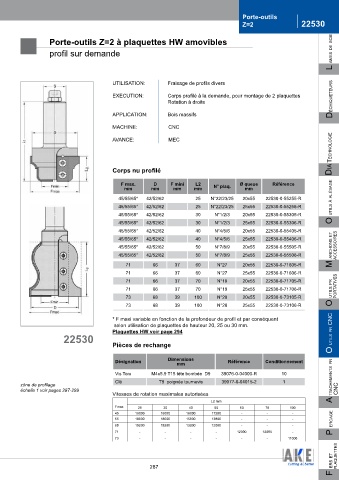

Page 285 - Catalogue-General-FR-13

Porte-outils
Z=2 22530

L ames de scie
Porte-outils Z=2 à plaquettes HW amovibles

profil sur demande

UTILISATION: Fraisage de profils divers
EXECUTION: Corps profilé à la demande, pour montage de 2 plaquettes
Rotation à droite déchiqueteurs
APPLICATION: Bois massifs

MACHINE: CNC
dia technoLogie
AVANCE: MEC

Corps nu profilé

F max. D F mini L2 N° plaq. Ø queue Référence
mm mm mm mm mm
45/55/65* 42/52/62 25 N°22/23/25 20x55 22530-0-55255-R o utiLs à aLésage
45/55/65* 42/52/62 25 N°22/23/25 25x55 22530-0-55256-R
45/55/65* 42/52/62 30 N°1/2/3 20x55 22530-0-55305-R
45/55/65* 42/52/62 30 N°1/2/3 25x55 22530-0-55306-R
45/55/65* 42/52/62 40 N°4/5/6 20x55 22530-0-55405-R
45/55/65* 42/52/62 40 N°4/5/6 25x55 22530-0-55406-R
45/55/65* 42/52/62 50 N°7/8/9 20x55 22530-0-55505-R m anchons et accessoires
45/55/65* 42/52/62 50 N°7/8/9 25x55 22530-0-55506-R
71 66 37 60 N°27 20x55 22530-0-71605-R
71 66 37 60 N°27 25x55 22530-0-71606-R
71 66 37 70 N°19 20x55 22530-0-71705-R
71 66 37 70 N°19 25x55 22530-0-71706-R portatives
73 68 39 100 N°28 20x55 22530-0-73105-R o utiLs pr
73 68 39 100 N°28 25x55 22530-0-73106-R

* F maxi variable en fonction de la profondeur de profil et par conséquent
selon utilisation de plaquettes de hauteur 20, 25 ou 30 mm.
Plaquettes HW voir page 294 o utiLs pr cnc
22530
Pièces de rechange

Désignation Dimensions Référence Conditionnement
mm
Vis Torx M4x5.9 T15 tête bombée D9 39076-0-04000-R 10
Clé T9 poignée tournevis 39077-0-04015-2 1 a ttachements pr
zône de profilage
échelle 1 voir pages 297-299
Vitesses de rotation maximales autorisées cnc
L2 mm
Fmax 25 30 40 50 60 70 100
45 18000 18000 18000 17300 - - -
55 18000 18000 15600 13800 - - -
65 15200 15200 13300 12000 - - - p ercage
71 - - - - 12000 12000 -
73 - - - - - - 11000
