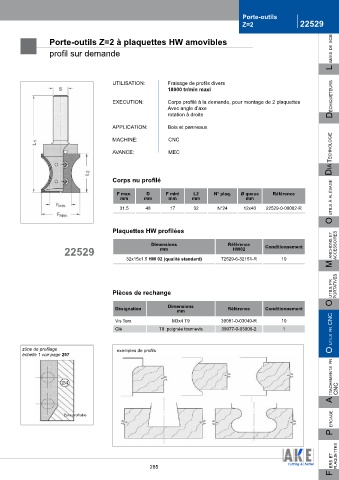

Porte-outils
Z=2 22529

L ames de scie
Porte-outils Z=2 à plaquettes HW amovibles

profil sur demande

UTILISATION: Fraisage de profils divers
18000 tr/min maxi

EXECUTION: Corps profilé à la demande, pour montage de 2 plaquettes déchiqueteurs
Avec angle d’axe
rotation à droite

APPLICATION: Bois et panneaux
dia technoLogie
MACHINE: CNC

AVANCE: MEC

Corps nu profilé
o utiLs à aLésage
F max. D F mini L2 N° plaq. Ø queue Référence
mm mm mm mm mm
31.5 48 17 32 N°24 12x40 22529-0-00002-R

Plaquettes HW profilées

Dimensions Référence Conditionnement
22529 mm HW02 m anchons et accessoires
32x15x1.5 HW 02 (qualité standard) 72529-6-32151-R 10

o utiLs pr
Pièces de rechange portatives

Désignation Dimensions Référence Conditionnement
mm
o utiLs pr cnc
Vis Torx M3x4 T9 39081-0-03040-R 10
Clé T9 poignée tournevis 39077-0-03009-2 1

zône de profilage exemples de profils
échelle 1 voir page 297
a ttachements pr cnc

p ercage
Zone profilable

F ers et pLaquettes
