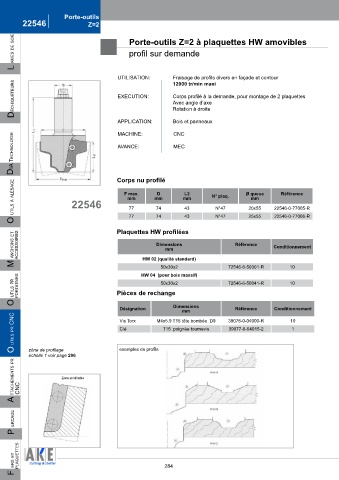

P. 282
Porte-outils
22546 Z=2
L ames de scie Porte-outils Z=2 à plaquettes HW amovibles
profil sur demande
UTILISATION: Fraisage de profils divers en façade et contour
déchiqueteurs EXECUTION: Corps profilé à la demande, pour montage de 2 plaquettes
12000 tr/min maxi
Avec angle d’axe
Rotation à droite
APPLICATION: Bois et panneaux
CNC
MACHINE:
dia technoLogie AVANCE: MEC
o utiLs à aLésage 22546 Corps nu profilé mm N° plaq. Ø queue 22546-0-77005-R
F max.
Référence
D
L2
mm
mm
mm
74
43
77
N°47
20x55
22546-0-77006-R
43
74
77
25x55
N°47
m anchons et accessoires Plaquettes HW profilées 72546-6-50301-R Conditionnement
Référence
Dimensions
mm
HW 02 (qualité standard)
10
50x30x2
HW 04 (pour bois massif)
o utiLs pr portatives Pièces de rechange 72546-6-50041-R 10
50x30x2
Référence
Désignation Dimensions 39076-0-04000-R Conditionnement
mm
o utiLs pr cnc Vis Torx M4x5.9 T15 tête bombée D9 39077-0-04015-2 1
10
Clé
T15 poignée tournevis
zône de profilage
échelle 1 voir page 296 exemples de profils
a ttachements pr cnc Zone profilable
p ercage
F ers et pLaquettes 284
