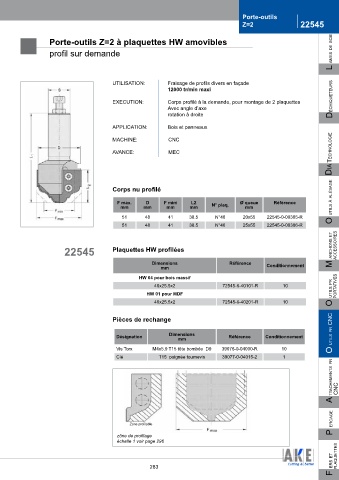

Porte-outils
Z=2 22545

L ames de scie
Porte-outils Z=2 à plaquettes HW amovibles

profil sur demande

UTILISATION: Fraisage de profils divers en façade
12000 tr/min maxi

EXECUTION: Corps profilé à la demande, pour montage de 2 plaquettes déchiqueteurs
Avec angle d’axe
rotation à droite

APPLICATION: Bois et panneaux
dia technoLogie
MACHINE: CNC

AVANCE: MEC

Corps nu profilé

F max. D F mini L2 N° plaq. Ø queue Référence o utiLs à aLésage
mm mm mm mm mm
51 48 41 38.5 N°46 20x55 22545-0-00305-R
51 48 41 38.5 N°46 25x55 22545-0-00306-R

22545 Plaquettes HW profilées m anchons et accessoires

Dimensions Référence Conditionnement
mm
HW 04 pour bois massif
40x25.5x2 72545-6-40101-R 10
HW 01 pour MDF o utiLs pr portatives
40x25.5x2 72545-6-40201-R 10

Pièces de rechange

Désignation Dimensions Référence Conditionnement o utiLs pr cnc
mm
Vis Torx M4x5.9 T15 tête bombée D9 39076-0-04000-R 10
Clé T15 poignée tournevis 39077-0-04015-2 1
a ttachements pr cnc

p ercage
Zone profilable

zône de profilage
échelle 1 voir page 296
