P. 280
Porte-outils
22543 Z=2

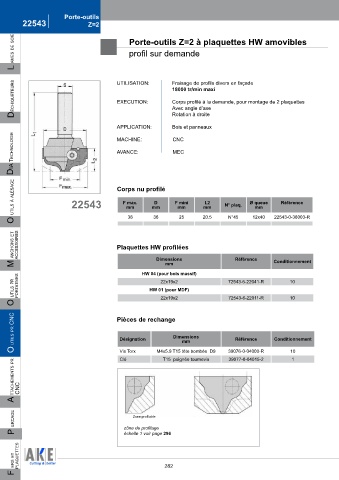

L ames de scie Porte-outils Z=2 à plaquettes HW amovibles
profil sur demande
déchiqueteurs UTILISATION: Fraisage de profils divers en façade
18000 tr/min maxi
Corps profilé à la demande, pour montage de 2 plaquettes
EXECUTION:
Avec angle d’axe
Rotation à droite
APPLICATION: Bois et panneaux
dia technoLogie AVANCE: MEC
CNC
MACHINE:
o utiLs à aLésage 22543 Corps nu profilé F mini 20.5 N° plaq. Ø queue 22543-0-38003-R
Référence
D
F max.
L2
mm
mm
mm
mm
mm
25
36
38
12x40
N°45
m anchons et accessoires Plaquettes HW profilées Référence Conditionnement
Dimensions
mm
HW 04 (pour bois massif) 72543-6-22041-R 10
o utiLs pr portatives HW 01 (pour MDF) 72543-6-22011-R 10
22x19x2
22x19x2
o utiLs pr cnc Pièces de rechange Dimensions 39076-0-04000-R Conditionnement
Désignation
Référence
mm
10
M4x5.9 T15 tête bombée D9
Vis Torx
a ttachements pr cnc Clé T15 poignée tournevis 39077-0-04015-2 1
p ercage zône de profilage
Zone profilable
échelle 1 voir page 296
