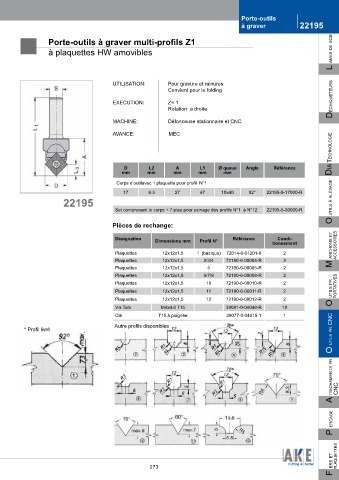

Porte-outils
à graver 22195
L ames de scie
Porte-outils à graver multi-profils Z1
à plaquettes HW amovibles

UTILISATION: Pour gravure et rainures
Convient pour le folding

EXECUTION: Z= 1 déchiqueteurs
Rotation à droite

MACHINE: Défonceuse stationnaire et CNC

AVANCE: MEC
dia technoLogie

D L2 A L1 Ø queue Angle Référence
mm mm mm mm mm

Corps d‘outilavec 1 plaquette pour profil N°1
17 8.3 27 67 10x40 92° 22195-5-17000-R
22195 o utiLs à aLésage

Set comprenant le corps + 7 plaq pour usinage des profils N°1 à N°12 22195-5-00000-R
Pièces de rechange:

Désignation Dimensions mm Profil N° Référence tionnement
Condi-
Plaquettes 12x12x1,5 1 (basique) 72014-6-01201-0 2 m anchons et accessoires
Plaquettes 12x12x1,5 2/3/4 72190-6-00004-R 2
Plaquettes 12x12x1,5 5 72190-6-00005-R 2
Plaquettes 12x12x1,5 6/7/8 72190-6-00008-R 2
Plaquettes 12x12x1,5 10 72190-6-00010-R 2
Plaquettes 12x12x1,5 11 72190-6-00011-R 2 o utiLs pr portatives
Plaquettes 12x12x1,5 12 72190-6-00012-R 2
Vis Torx M4x4.8 T15 39081-0-04048-R 10
Clé T15 à poignée 39077-0-04015-1 1
o utiLs pr cnc
Autre profils disponibles
* Profil livré
