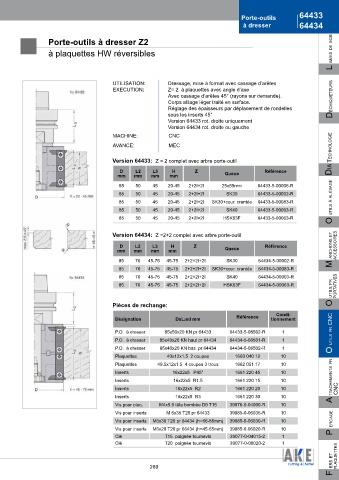

Porte-outils 64433
à dresser 64434
L ames de scie
Porte-outils à dresser Z2
à plaquettes HW réversibles

UTILISATION: Dressage, mise à format avec cassage d’arêtes
EXECUTION: Z= 2 à plaquettes avec angle d’axe
Avec cassage d’arêtes 45° (rayons sur demande).
Corps alliage léger traité en surface. déchiqueteurs
Réglage des épaisseurs par déplacement de rondelles
sous les inserts 45°
Version 64433 rot. droite uniquement
Version 64434 rot. droite ou gauche
MACHINE: CNC
AVANCE: MEC

Version 64433: Z = 2 complet avec arbre porte-outil dia technoLogie
D L2 L3 H Z Référence
mm mm mm mm Queue
85 50 45 20-45 2+2I+2I 25x55mm 64433-5-00006-R
85 50 45 20-45 2+2I+2I SK30 64433-5-00002-R
85 50 45 20-45 2+2I+2I SK30+cour. crantée 64433-5-00083-R o utiLs à aLésage
85 50 45 20-45 2+2I+2I SK40 64433-5-00003-R
85 50 45 20-45 2+2I+2I HSK63F 64433-5-00063-R

Version 64434: Z =2+2 complet avec arbre porte-outil
D L2 L3 H Z Référence
mm mm mm mm Queue m anchons et accessoires
85 76 45-75 45-75 2+2+2I+2I SK30 64434-5-00002-R
85 76 45-75 45-75 2+2+2I+2I SK30+cour. crantée 64434-5-00083-R
85 76 45-75 45-75 2+2+2I+2I SK40 64434-5-00003-R
o utiLs pr portatives
85 76 45-75 45-75 2+2+2I+2I HSK63F 64434-5-00063-R

Pièces de rechange:
Condi-
Désignation DxL2xd mm Référence tionnement

P.O. à dresser 85x50x20 KN pr 64433 64433-5-08502-R 1 o utiLs pr cnc
P.O. à dresser 85x40x20 KN haut pr 64434 64434-5-08501-R 1
P.O. à dresser 85x40x20 KN bas pr 64434 64434-5-08502-R 1
Plaquettes 40x12x1.5 2 coupes 1660 040 12 10
Plaquettes 49.5x12x1.5 4 coupes 3 trous 1662 051 17 10
Inserts 16x22x5 P45° 1661 220 45 10
Inserts 16x22x5 R1.5 1661 220 15 10 a ttachements pr
Inserts 16x22x5 R2 1661 220 20 10
Inserts 16x22x5 R3 1661 220 30 10 cnc
Vis pour plaq. M4x5.9 tête bombée D9 T15 39076-0-04000-R 10
Vis pour inserts M 6x35 T20 pr 64433 39085-0-06035-R 10
Vis pour inserts M6x30 T20 pr 64434 (h=66-85mm) 39085-0-06030-R 10 p ercage
Vis pour inserts M6x20 T20 pr 66434 (h=45-65mm) 39085-0-06020-R 10
Clé T15 poignée tournevis 39077-0-04015-2 1
Clé T20 poignée tournevis 39077-0-00020-2 1
